未 决 档 案OPEN CASE FILE

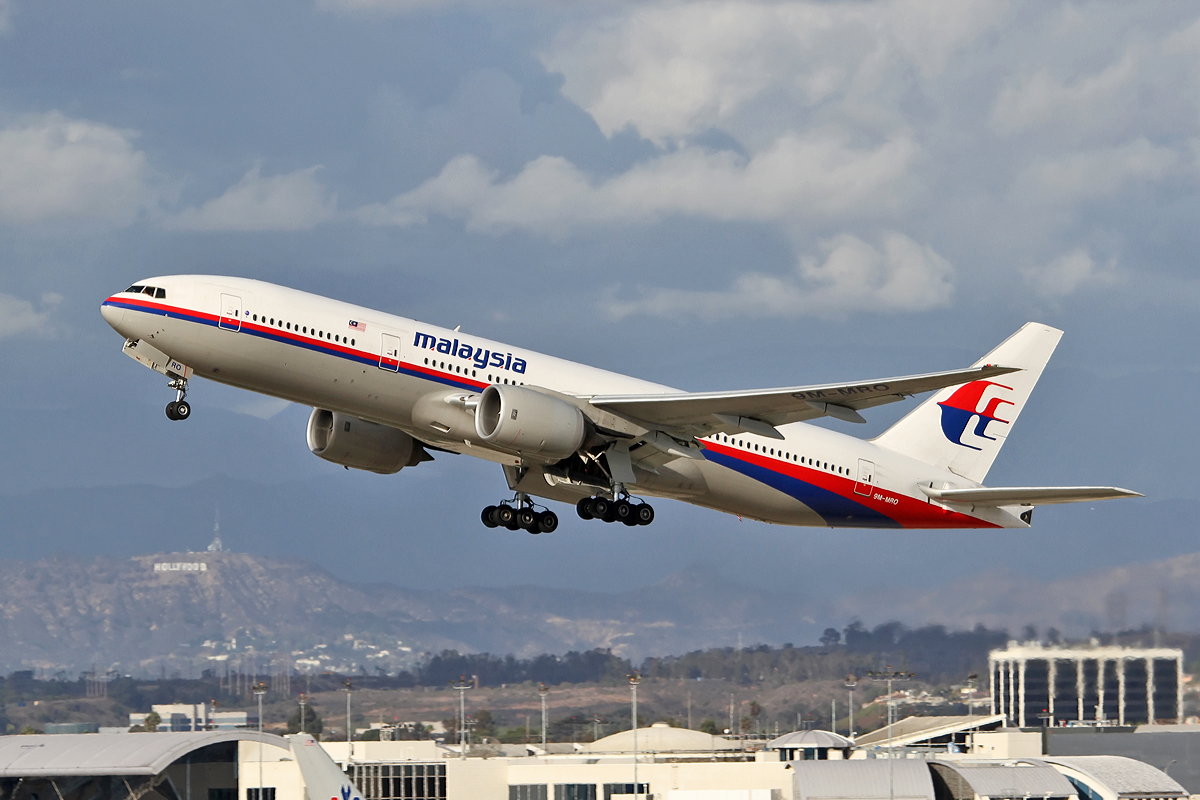

失联前的实际飞机 9M-MRO。Paul Rowbotham 于 2013 年拍摄的 9M-MRO 在洛杉矶起飞。这是后来执飞 MH370 的同一架飞机的历史照片,不是失联当晚的画面。
失联前的实际飞机 9M-MRO Paul Rowbotham 于 2013 年拍摄的 9M-MRO 在洛杉矶起飞。这是后来执飞 MH370 的同一架飞机的历史照片,不是失联当晚的画面。 Paul Rowbotham / Soerfm · CC BY-SA 2.0 · 原始来源 ↗

卷宗编号 / CASE 005

MH370 航班失联

最后一次通信之后,搜索仍没有找到主残骸 开始阅读
2014-03-08(马来西亚时间)马来西亚雪邦 · 起飞机场/南印度洋 · 搜索区
案件摘要 / CASE SUMMARY卷 005
案情 · 00

航空失联

2014 年 3 月 8 日,MH370 载着 239 人从吉隆坡飞往北京。一次正常的管制交接后,飞机再没有回答呼叫,也没有到达等着接机的人面前。搜索随后从亚洲海域转向南印度洋,直到海岸上出现属于这架飞机的部件。

事发时间
2014-03-08(马来西亚时间)
地点
马来西亚雪邦 · 起飞机场/南印度洋 · 搜索区
案件状态
主残骸位置与原因未确定
最近复核
2026-10-04
航空失联00
MH370 航班失联第 01 章
第 01 章

飞往北京的普通夜航

二〇一四年三月七日晚,吉隆坡国际机场准备放行一趟飞往北京的夜航。它的班号是 MH370;按计划,三月八日早晨六时三十分左右,飞机就会到达北京。〔M01〕

案件插画01 / 01
夜间出发,早晨到北京 MH370 的计划是一趟吉隆坡到北京的夜航,次晨约六时三十分抵达。 这里先展示预定的出发与抵达安排,图中没有失联后的搜索航迹。编辑插画 · 非现场照片 · [M01]
地点地图与资料依据 一趟预定飞往北京的夜航 北 ↑吉隆坡机场;使用 AIP 机场参考点定位机场区域;不是2014年32R起飞瞬间的精确机体位置。北京首都机场;机场原始数据提供区域位置,航班目的地由2018调查报告确认;此点不表示实际到达。吉隆坡机场北京首都机场1059 km 吉隆坡国际机场出发,预定次晨抵达北京首都机场。 虚线只连起预定起讫地,未画实际航路。 完整地图:吉隆坡与北京:预定夜航 ↗ 2014-03-07至08 航班计划 两处机场用区域点定位;地图不展示完整计划航路,也不表示MH370实际到达北京。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗CAAM AIP:WMKK 机场参考点 02°44′36″N、101°41′53″E ↗OurAirports 原始机场数据:北京首都机场 ZBAA / PEK ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M01]
第 01 章 · 1 / 2 01
MH370 航班失联飞往北京的普通夜航(续)

机上有二百二十七名乘客和十二名机组人员,合计二百三十九人。机组包括两名飞行员和十名客舱人员,分别承担驾驶、客舱服务与安全工作。〔M01〕

执飞飞机的注册号是 9M-MRO,机型为波音 777-200ER。〔M01〕

三月七日晚二十二时五十分左右,机长到机场报到;副驾驶约二十五分钟后到达。副驾驶正在完成 777 航线训练的最后阶段,这次被安排为操纵飞机的飞行员。〔M01〕

机长要求加注约四万九千一百公斤燃油。计算机飞行计划列出的航程约五小时三十四分,计入储备的续航约七小时三十一分;目的地写的是北京。〔M01、M04〕

案件插画01 / 02
二百三十九人与执飞的 9M-MRO 二百二十七名乘客、十二名机组人员登上波音 777;机组按程序报到与准备燃油。 舱门、廊桥与行李车为编辑插画,说明出发准备,不复原当夜登机影像;人数、岗位与航程数据来自调查记录。编辑插画 · 非现场照片 · [M01][M04]
第 01 章 · 2 / 2 02
MH370 航班失联第 02 章
第 02 章

从起飞到最后一声晚安

零时二十五分五十二秒,地面无线电记录了航路许可请求;零时二十七分三十七秒,机组请求推出和启动。塔台在零时四十分三十七秒放行起飞,飞机约零时四十二分从 32R 跑道离地。刚起飞不久,吉隆坡便把 MH370 预计在一时二十二分到达 IGARI、应答机使用 A2157 识别码的信息转告胡志明管制中心。交接点、预计时刻和识别码都已提前摆在两处管制席面前。〔M01〕

此后飞机先获准爬升至二万五千英尺,再升至三万五千英尺;一时一分十七秒和一时七分五十六秒,机组两次报告维持这一高度。飞行正沿计划航路朝 IGARI 进发。报告保存的这些通话能够说明高度许可与应答的顺序,却没有录下驾驶舱里的持续谈话。〔M01〕

案件插画02 / 01
32R 跑道起飞后的正常爬升 约零时四十二分离地,飞机随后升至三万五千英尺。 飞机与跑道为编辑插画,不称当夜起飞实拍;本次起飞时刻、高度与识别码来自调查记录。编辑插画 · 非现场照片 · [M01]
地点地图与资料依据 起飞后朝 IGARI 交接 北 ↑吉隆坡 · 00:42;使用 AIP 机场参考点定位机场区域;不是2014年32R起飞瞬间的精确机体位置。1IGARI · 01:20;航点坐标见2010年AIP R208,现行AIP仍为同一坐标;通过时间见调查报告。不是3.2海里外的末次二次雷达坐标。2吉隆坡 · 00:42IGARI · 01:20142 km 00:42从吉隆坡起飞,01:20:31经过海上的IGARI。 连线只表示两个已记录节点的先后。 完整地图:起飞到IGARI:正常飞行的两个节点 ↗ 2014-03-08 00:42至01:20 MYT 节点连线表示已记录的先后顺序,不是逐秒雷达轨迹。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗CAAM AIP:WMKK 机场参考点 02°44′36″N、101°41′53″E ↗CAAM AIP:IGARI 06°56′12″N、103°35′06″E(历史与现行坐标一致) ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M01]
第 02 章 · 1 / 3 03
MH370 航班失联从起飞到最后一声晚安(续)

一时七分二十九秒,ACARS 经卫星链路送出了这趟飞行第一份、也是最后一份定时位置报告。它汇集此前六个每隔五分钟生成的运行样本,系统原设定每三十分钟发送一次;下一次定时报告没有到达。航司运行画面后来仍能按飞行计划向前推算位置,但那不等于飞机继续报告自己的经纬度。到一时十九分最后通话之前,已知资料里也没有一条从机组发出的异常说明。〔M01、M28〕

一时十九分二十六秒,吉隆坡管制员通知 MH370 改用胡志明区域管制中心的 120.9 兆赫频率。四秒后,飞机以“Good night Malaysian Three Seven Zero”回答。这是记录中最后一次来自机上的语音:没有求救,也没有对改航或设备故障的说明。就当时的管制程序而言,它是一句正常的交接回话;只有事后才知道,胡志明方面再也没能与这架飞机建立双向通话。〔M01〕

案件插画02 / 02
位置报告与最后一声晚安 01:07:29 的 ACARS 报告之后,01:19:30 仍是一句正常交接回话。 无线电回话和自动位置报告来自不同通道;都没有留下机组的异常说明。编辑插画 · 非现场照片 · [M01][M28]
地点地图与资料依据 最后回话交接的是这个海上航点 北 ↑IGARI 交接航点;航点坐标见2010年AIP R208,现行AIP仍为同一坐标;通过时间见调查报告。不是3.2海里外的末次二次雷达坐标。IGARI 交接航点59 km 改用胡志明管制频率时,交接背景是马来半岛东北侧的IGARI。 只标航点;最后回话时的精确机位未在此补画。 完整地图:IGARI附近的身份标记消失 ↗ 2014-03-08 01:19至01:21 MYT 最后二次雷达位置距IGARI约3.2海里,但没有从距离自行推造一个精确末迹坐标或坠海点。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗CAAM AIP:IGARI 06°56′12″N、103°35′06″E(历史与现行坐标一致) ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M01][M28]
第 02 章 · 2 / 3 04
MH370 航班失联从起飞到最后一声晚安(续)

一时二十分三十一秒,飞机经过海上的 IGARI 定位点。五秒后,屏幕上的 Mode S 应答机标记消失;一时二十一分十三秒,民航二次雷达留下最后一笔带身份的飞机位置,距 IGARI 约三点二海里。两个“最后”来自不同显示记录。它们也没有宣告飞机在这一刻坠海:报告后来还从一次雷达找到穿越马来半岛的目标。〔M01〕

最后一句回话听起来完全正常,下一次联络却没有接上。到这里,地面掌握的是一架客机停止了语音联络、身份标记从民航屏幕上消失;飞机究竟停在哪里、是否已经发生事故,还没有答案。与此同时,另一套雷达记录了一个向西转弯的目标。〔M01〕

案件插画02 / 03
IGARI 附近先后消失的标记 经过交接点、Mode S 消失与二次雷达末迹,是三个相邻但不同的记录节点。 时间均为马来西亚时间;它们没有标出坠海时刻,一次雷达仍有回波。编辑插画 · 非现场照片 · [M01]
地点地图与资料依据 身份标记在 IGARI 附近消失 北 ↑IGARI 航点;航点坐标见2010年AIP R208,现行AIP仍为同一坐标;通过时间见调查报告。不是3.2海里外的末次二次雷达坐标。IGARI 航点59 km 01:20:31过点;5秒后Mode S标记消失,01:21:13留下最后二次雷达记录。 末迹距航点约3.2海里;距离不足以在图上确定另一精确坐标。 完整地图:IGARI附近的身份标记消失 ↗ 2014-03-08 01:19至01:21 MYT 最后二次雷达位置距IGARI约3.2海里,但没有从距离自行推造一个精确末迹坐标或坠海点。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗CAAM AIP:IGARI 06°56′12″N、103°35′06″E(历史与现行坐标一致) ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M01]
第 02 章 · 3 / 3 05
MH370 航班失联第 03 章
第 03 章

飞机转向了半岛

一时二十一分十三秒,民航二次雷达不再显示带身份的 MH370。军方一次雷达在同一时段仍有回波:目标先向右偏转,随即持续左转,航向转到约二百七十三度,朝马来半岛东岸的哥打巴鲁方向飞去。调查报告把这组记录认作 MH370 的折返。这是一段在事后拼出的航迹,当夜负责胡志明交接的管制员没有因此收到一条自动注明“MH370 已向西”的通知。〔M01〕

后来重放哥打巴鲁机场的民航终端一次雷达,调查人员还在一时三十分三十七秒至一时四十四分五十二秒之间找到穿越东岸的目标。它在屏幕上曾被标为 P3362、P3401,而不是带航班号和高度的常规应答机标记;这些位置与军方资料相符。于是“从民航二次雷达消失”与“所有雷达都看不到飞机”成为两件不同的事。〔M01〕

案件插画03 / 01
一次雷达接住了向西的目标 身份标记消失后,回波先右偏再持续左转,朝哥打巴鲁方向飞去。 这是调查组事后认定的折返;当夜胡志明管制席没有同步获得完整航迹。编辑插画 · 非现场照片 · [M01]

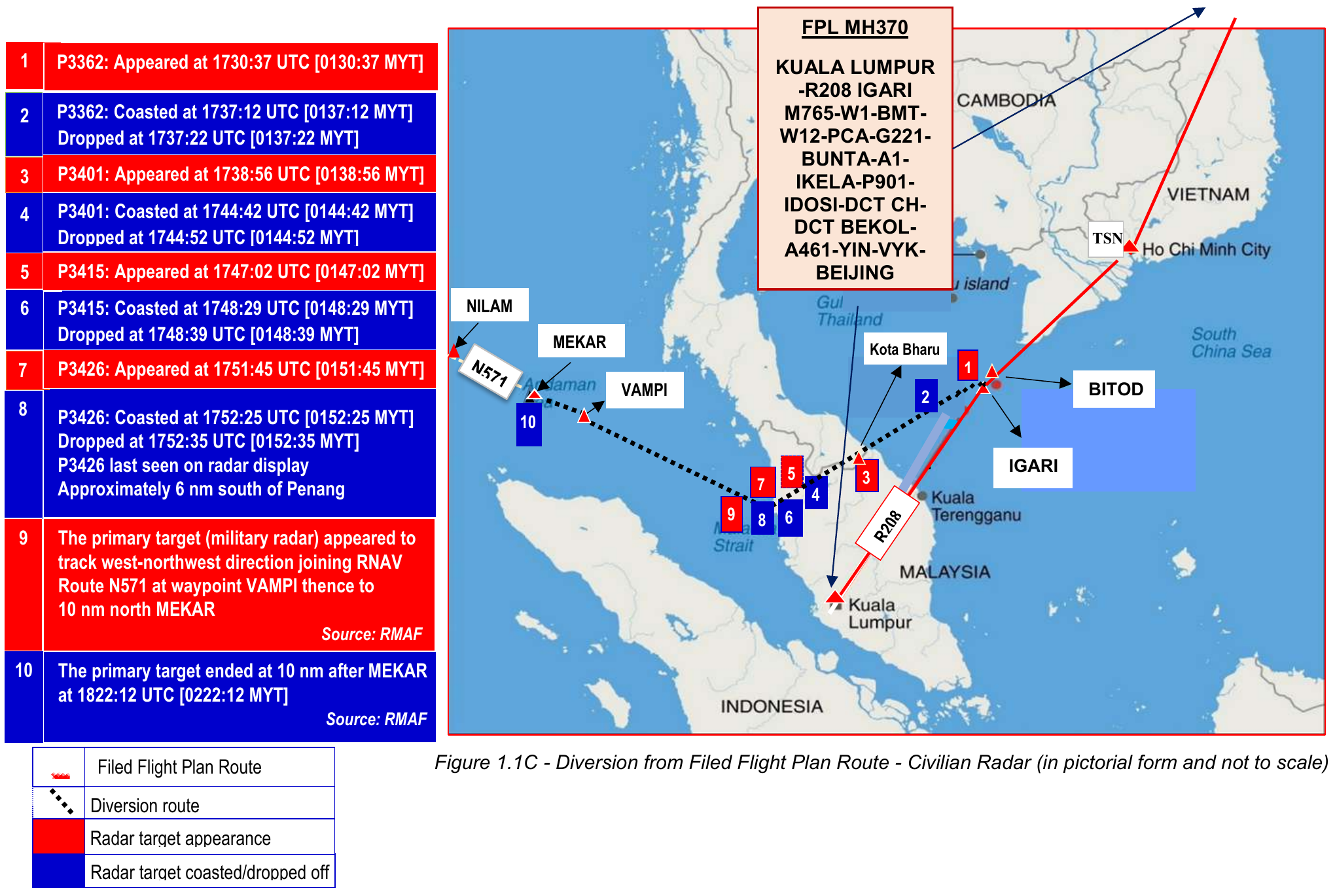

地点地图与资料依据 折返先朝哥打巴鲁方向 2018报告图1.1C:半岛雷达复盘;保留原图图例、图号和来源哥打巴鲁方向IGARI 附近向西折返 IGARI附近失去身份标记之后,一次雷达仍接到朝哥打巴鲁方向的向西目标。 黑色虚线是事后复盘;原报告明确不按比例。 完整地图:向西穿越半岛的雷达复盘 ↗ 原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014-03-08记录;2018报告图1.1C 原报告明示为图解且不按比例。虚线是事后复盘的偏航方向,不能抹去原始雷达断段;02:22之后没有地面雷达实轨。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ 正文资料 · [M01]
第 03 章 · 1 / 3 06
MH370 航班失联飞机转向了半岛(续)

一时三十七分五十九秒,军方记录的目标转向槟城方向;一时五十二分三十一秒,它出现在槟城岛以南约十海里。二时一分五十九秒,目标已到马六甲海峡北部银岛附近。原始记录在二时三分九秒中断,二时十五分二十五秒再次出现;二时二十二分十二秒,它在 MEKAR 航点之后约十海里留下最后一笔军方雷达回波。这些停顿应留在时间线上,不能用一条漂亮的实线抹平。〔M01〕

军方系统在当夜按目标持续的运动特征把它认作本国民航机,认为没有拦截威胁。这里记录的是当时的军方处置,并非客舱安全的判断。民航交接、军方监视、航司运行中心各看着不同屏幕;完整折返路线后来才出现在同一份报告里。〔M01〕

案件插画03 / 02
槟城到 MEKAR 的记录断段 飞机向马六甲海峡北部飞去,雷达记录中有十二分钟左右的停顿。 时间线保留断段;军方当夜认为目标没有拦截威胁,不等于确认客舱安全。编辑插画 · 非现场照片 · [M01]
地点地图与资料依据 槟城之后,记录朝西北延伸 2018报告图1.1C:半岛雷达复盘;保留原图图例、图号和来源MEKARVAMPI槟城一带 槟城一带的目标继续朝VAMPI、MEKAR延伸,原始记录中间有约十二分钟空白。 02:03至02:15原始记录有断段;虚线不能当作连续实测轨迹。 完整地图:向西穿越半岛的雷达复盘 ↗ 原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014-03-08记录;2018报告图1.1C 原报告明示为图解且不按比例。虚线是事后复盘的偏航方向,不能抹去原始雷达断段;02:22之后没有地面雷达实轨。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ 正文资料 · [M01]
第 03 章 · 2 / 3 07
MH370 航班失联飞机转向了半岛(续)

三月九日,《卫报》报道马来西亚空军负责人公开提出“可能折返”,半岛西侧也开始进入搜寻视野。读者在第二天才听到这个可能性,与二〇一八年报告已能排出一串向西回波,是两个时间层次:前者是当日公开的待核信息,后者是多种资料经过复盘后的结论。〔M01、M19、M25〕

回波的经纬度让调查组能够追踪大方向,附带的高度和速度却出现连波音 777 模拟器也难以实现的跳变。因此不能挑一格惊人的高度写成飞机真实完成了那个机动。调查组用模拟比较 IGARI 附近的大角度转弯,判断最初折返很可能是在自动驾驶断开后由人工操纵完成;这一推断没有辨认操纵者,也没有找到转向原因。〔M01、M04〕

二时二十二分后,公开可核的地面雷达航迹到此为止。再往南的图线要靠卫星通信测量、飞机性能和风场重建;雷达没有一路跟拍到印度洋。〔M01、M02、M12〕

案件插画03 / 03
能复现转弯,不能复现怪异高度 模拟比较提示初次折返很可能有人工操纵,异常高度与速度跳变则不能照单全收。 回波位置、异常高度和转弯模拟分别处理;实测地面航迹止于 02:22,模拟未辨认操纵者。编辑插画 · 非现场照片 · [M01][M19][M25][M04][M02][M12]
地点地图与资料依据 地面雷达走到这里为止 2018报告图1.1C:半岛雷达复盘;保留原图图例、图号和来源MEKAR 航点末次回波 02:22此后无地面实轨 最后军方回波为02:22:12,位于MEKAR航点之后约10海里。 此后的印度洋路径来自重建,地面雷达没有连续跟踪。 完整地图:向西穿越半岛的雷达复盘 ↗ 原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014-03-08记录;2018报告图1.1C 原报告明示为图解且不按比例。虚线是事后复盘的偏航方向,不能抹去原始雷达断段;02:22之后没有地面雷达实轨。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ 正文资料 · [M01][M19][M25][M04][M02][M12]
第 03 章 · 3 / 3 08
MH370 航班失联第 04 章
第 04 章

北京的早晨,搜索还在南海

北京的早晨到了,MH370 没有按计划到达。《卫报》当天的现场报道记下了北京机场等待消息的家属。此时搜救人员最急需的是一个可追赶的方向:飞机最后在哪儿,是否还有可能救出机上人员。偏离航路的雷达资料尚未汇成后来那张完整地图,等待的人也不知道飞机其实可能已经飞回半岛上空。〔M01、M24〕

一时二十二分本是 MH370 预计到达 IGARI 的时刻。马来西亚与越南管制单位的交接协议要求:接收方如果在预计过点后五分钟内没有建立双向通话,应通知移交方。胡志明方面没有在一时二十七分前完成这一步,而是在一时三十九分左右才询问吉隆坡航班去向;吉隆坡随后向马航运行中心打听。电话在响,失联尚未被升级为遇险警报。〔M01、M29〕

案件插画04 / 01
北京抵达时间已经过去 接机家属等待消息时,跨管制区的联络失败还没有及时升级为遇险警报。 钟面只标计划抵达北京的 06:30,不是当日机场现场或实时航班显示屏;交接延误来自调查记录。编辑插画 · 非现场照片 · [M01][M24][M29]
地点地图与资料依据 北京机场等待的是计划抵达 北 ↑北京首都机场;机场原始数据提供区域位置,航班目的地由2018调查报告确认;此点不表示实际到达。北京首都机场65 km 计划目的地是北京首都机场,06:30左右的预计抵达时间已经过去。 这张局部地图没有把飞机标成已经抵达北京附近。 完整地图:吉隆坡与北京:预定夜航 ↗ 2014-03-07至08 航班计划 两处机场用区域点定位;地图不展示完整计划航路,也不表示MH370实际到达北京。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗CAAM AIP:WMKK 机场参考点 02°44′36″N、101°41′53″E ↗OurAirports 原始机场数据:北京首都机场 ZBAA / PEK ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M01][M24][M29]
第 04 章 · 1 / 4 09
MH370 航班失联北京的早晨,搜索还在南海(续)

通话记录里还有一种具体的误导:马航运行画面曾显示 MH370 沿计划路线继续向北京前进。调查说明,那些是系统依据飞行计划推算的位置,不是机上在一时七分后又发来的坐标。管制员、运行中心、军方雷达各自掌握的不是同一套证据;后来出现在同一张地图上的折返轨迹,当夜并没有同步出现在每个人面前。〔M01、M29〕

二时三分二十三秒,马航运行中心经 ACARS 向飞机发送“立即联系胡志明管制”的请求。系统随后每隔两分钟重发,直到二时四十三分三十三秒,仍没有收到机上确认;二时三十九分的卫星电话也无人接听。这些尝试说明地面确实在找飞机,也说明发出指令和让驾驶舱实际收到指令是两回事。卫星地面站留下的自动登录资料,要到事后分析时才成为能延伸航迹的线索。〔M02、M28〕

案件插画04 / 02
一边推算向北,一边反复呼叫 航司画面仍按计划推算北京方向,地面发出的 ACARS 请求与卫星电话都未取得机上确认。 推算位置不是新传回的坐标;发出联络请求,也不证明驾驶舱实际收到。编辑插画 · 非现场照片 · [M01][M29][M02][M28]
地点地图与资料依据 运行画面仍按计划推向北京 北 ↑吉隆坡出发;使用 AIP 机场参考点定位机场区域;不是2014年32R起飞瞬间的精确机体位置。计划抵达北京;机场原始数据提供区域位置,航班目的地由2018调查报告确认;此点不表示实际到达。吉隆坡出发计划抵达北京1059 km 预定起讫关系还在航司系统里;01:07以后显示的位置却是推算。 虚线是飞行计划关系,不是机上新传回的轨迹。 完整地图:吉隆坡与北京:预定夜航 ↗ 2014-03-07至08 航班计划 两处机场用区域点定位;地图不展示完整计划航路,也不表示MH370实际到达北京。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗CAAM AIP:WMKK 机场参考点 02°44′36″N、101°41′53″E ↗OurAirports 原始机场数据:北京首都机场 ZBAA / PEK ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M01][M29][M02][M28]
第 04 章 · 2 / 4 10
MH370 航班失联北京的早晨,搜索还在南海(续)

调查报告认为,胡志明方面在二时二十七分告知始终没有双向通话时,吉隆坡应宣布遇险阶段。实际的吉隆坡航空救援协调中心直到五时三十分才启动,第一份正式遇险通报在六时三十二分发出,比报告认定的应报时点晚四小时零五分。这个制度延误可以从电话和日志独立确认;它没有告诉我们飞机最初为何转弯,也无法倒推出提前报警就一定能在茫茫海上找到飞机。〔M01、M29〕

家属等待期间,最先出海和升空的搜救力量朝马来半岛以东、越南以南的南海水域寻找,那是民航航路最后留下身份标记的方向。最初搜的是一架仍有可能很快被发现的失联飞机;其后的每次新消息,都可能改变船只和飞机该往哪里去。〔M01、M19〕

案件插画04 / 03
延后四小时的正式遇险通报 正式通报在 06:32 发出,第一轮搜索仍朝南海的最后民航位置展开。 制度延误可由记录查实;它没有解释最初折返,也不能保证提前报警必然救回飞机。编辑插画 · 非现场照片 · [M01][M29][M19]

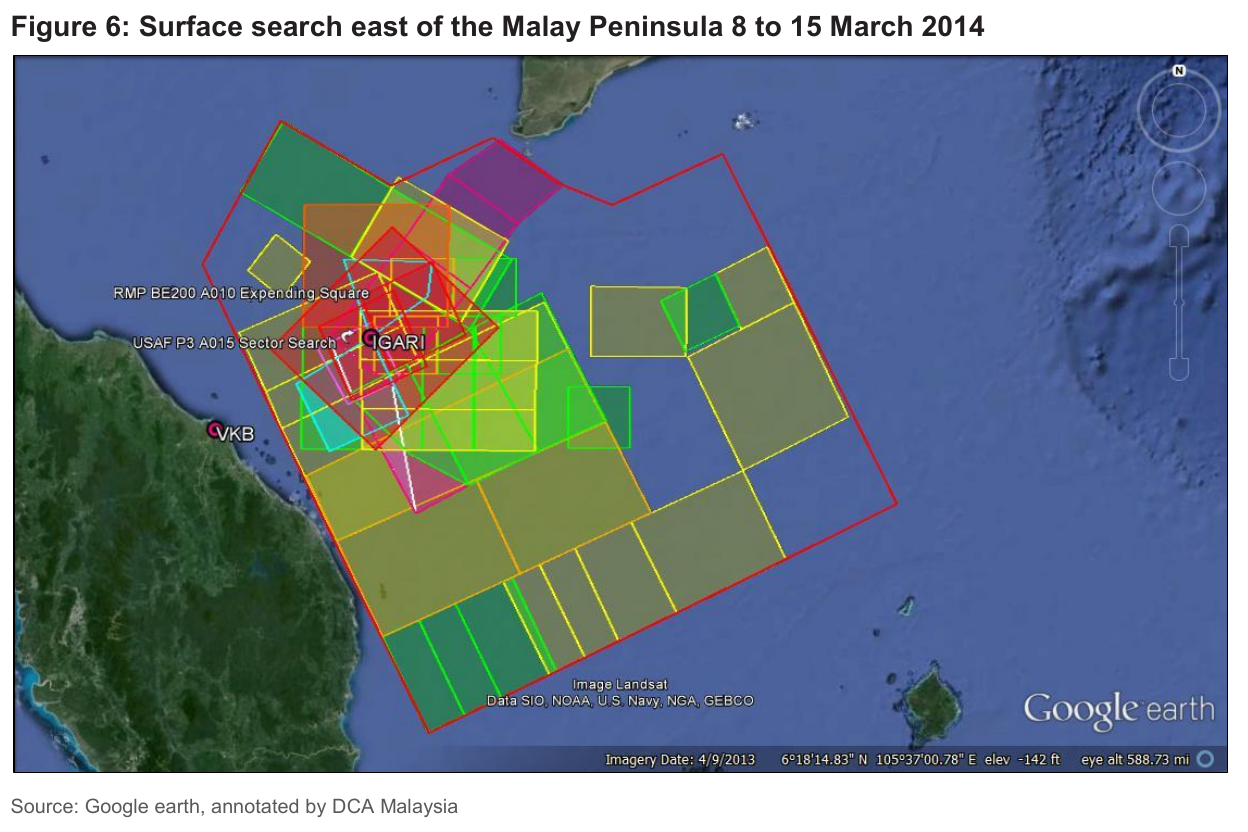

地点地图与资料依据 第一轮先搜半岛东侧 最初搜半岛以东的南海;保留原图图例、图号和来源IGARI 周边南海初搜半岛东岸 搜救力量最初朝IGARI周边的南海水域寻找,彩框是第一周海面搜索范围。 这是3月8至15日汇总,未表示报警当时已搜完。 完整地图:最初搜半岛以东的南海 ↗ 原始资料图:最初搜半岛以东的南海 ↗ 2014-03-08至15 初期海面搜索;2017报告图6 这是第一周行动汇总,不是3月8日一瞬间已完成的面积,也不是坠机范围。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M01][M29][M19]
第 04 章 · 3 / 4 11
MH370 航班失联北京的早晨,搜索还在南海(续)

海面一度出现疑似油迹,检验后来将它排除:油迹来自船舶,并非 MH370。三月九日,空军公开提出飞机“可能折返”,搜索才开始向半岛西侧与马六甲海峡延伸。这个变化把正常航路上的失联变成更难回答的问题:如果飞机确实飞回去了,为何没有在沿途机场降落,也没有把改航原因告诉地面?当时还没有足够资料回答。〔M01、M25、M26〕

安全调查据此提出改进跨区交接、航班追踪、异常报告与紧急定位的建议。它们针对下一次失联能否更快被发现和共享信息,不能被倒过来当成 MH370 具体故障或责任人的证据。〔M04、M22、M29〕

找到折返路线,至少使人们知道应往原航路以外看。但军方雷达只把飞机带到凌晨二时二十二分的马六甲海峡北部,此后仍是一大片空白。能把搜索再往前接的线索,后来出现在通信公司的日志里。〔M01、M02〕

案件插画04 / 04
油迹被排除,搜索向西扩展 疑似油迹与飞机无关;三月九日公开的折返可能性,使搜索转看半岛西侧。 按首轮搜寻取得信息的顺序列出方向变化,不将后来的南印度洋搜索带提前放到三月九日。编辑插画 · 非现场照片 · [M01][M25][M26][M04][M22][M29][M02]

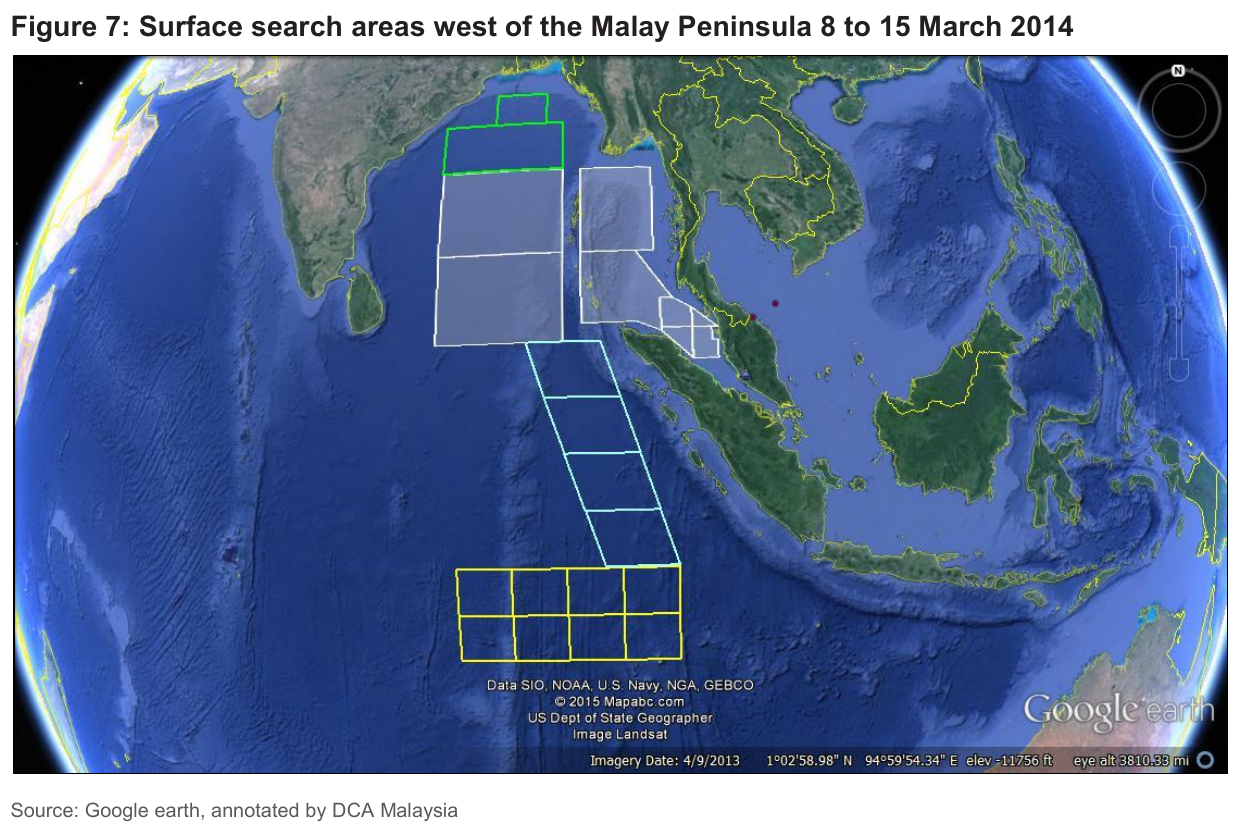

地点地图与资料依据 折返消息把搜索引向西侧 搜索扩到半岛西侧;保留原图图例、图号和来源安达曼海马六甲海峡西侧搜索框 折返消息使马六甲海峡、安达曼海及相邻海域进入第一周搜索范围。 图中是3月8至15日汇总;不是3月9日已经搜完的范围。 完整地图:搜索扩到半岛西侧 ↗ 原始资料图:搜索扩到半岛西侧 ↗ 2014-03-08至15 行动汇总;2017报告图7 图7汇总8至15日行动;不是宣称所有框在3月9日已经搜索,更不表示飞机飞遍了这些区域。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M01][M25][M26][M04][M22][M29][M02]
第 04 章 · 4 / 4 12
MH370 航班失联第 05 章
第 05 章

卫星日志把搜索带向南方

搜索为什么最终去了离北京航路很远的南印度洋?一架飞机在地面雷达上不再出现,不代表机上的每个设备同时停止工作。搜救人员最初没有掌握完整记录,后来才知道:当家属在北京等待、海面搜索仍在亚洲近海展开时,机载卫星通信单元还在与地面交换自动信号。〔M01、M02、M27〕

二时二十二分十二秒,军方雷达留下最后一个位置;约三分钟后,珀斯卫星地面站收到机载通信单元重新登录的信号。此后地面站陆续与设备完成自动询问。航空公司在二时三十九分和七时十三分两次打进驾驶舱卫星电话,日志显示都没有人接听;八时十一分,设备仍回应了地面站的自动询问。电子链路在工作,却没有人借它告诉地面机上发生了什么。〔M01、M02〕

案件插画05 / 01
雷达结束后,设备还在回应 卫星单元重新登录,自动询问持续数小时,两次驾驶舱卫星电话却无人接听。 卫星地面站天线为编辑插画,不代表具体站点实拍;电子链路工作与有人报告机上情况分开,当夜家属和首轮搜救人员尚未掌握完整日志。编辑插画 · 非现场照片 · [M01][M02][M27]

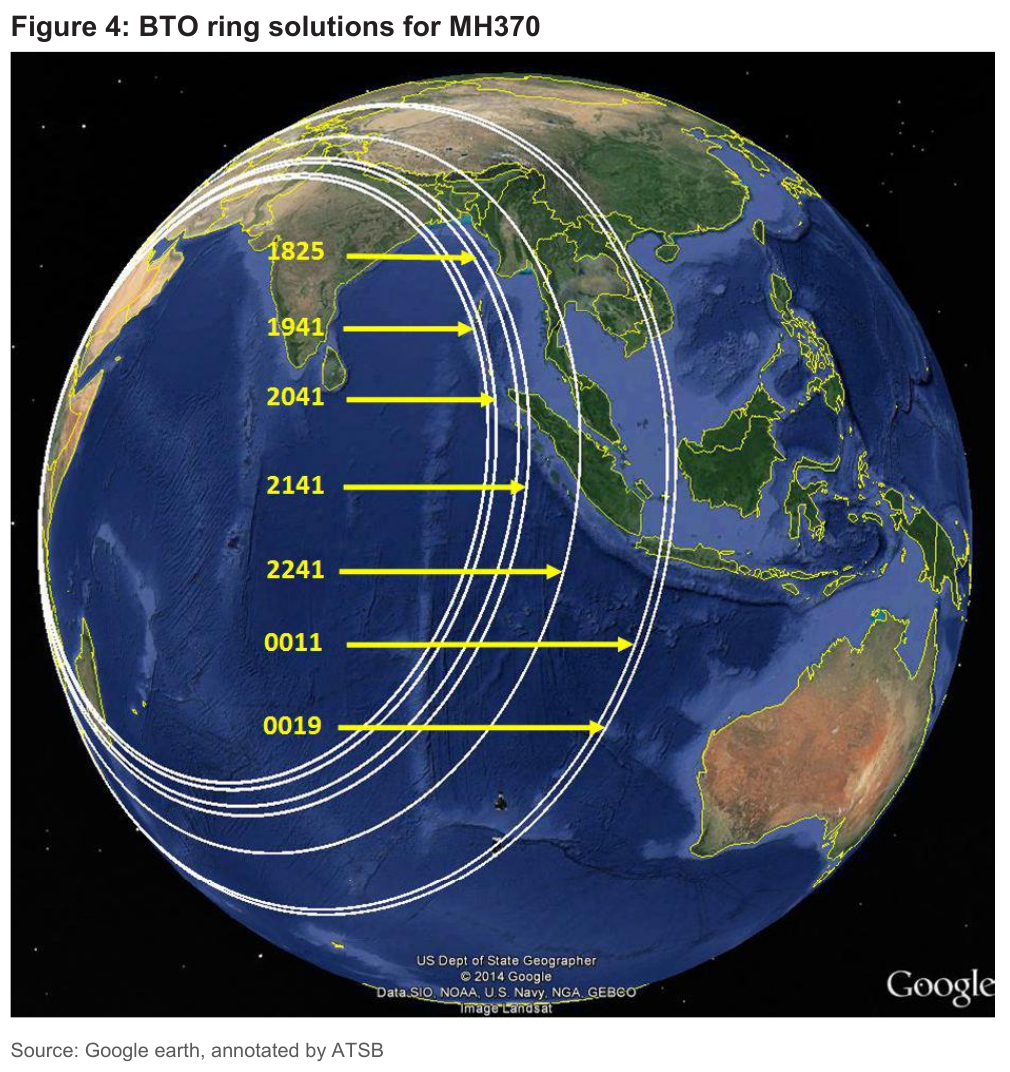

地点地图与资料依据 雷达结束后,卫星链路仍回应 通信时间约束的距离环;保留原图图例、图号和来源08:11 例行回应08:19 末次登录澳大利亚 08:11还有例行回应,08:19又出现末次登录;白色距离环约束可能位置。 这些是通信距离约束,信令没有传回GPS坐标。 完整地图:通信时间约束的距离环 ↗ 原始资料图:通信时间约束的距离环 ↗ 2014-03-07至08 UTC信令;2017报告图4 白环不是飞机沿环飞行的路线,黄色箭头是注记指引,不是飞机航向。原图为球面视图,不能按平面像素读取GPS。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M01][M02][M27]
第 05 章 · 1 / 5 13
MH370 航班失联卫星日志把搜索带向南方(续)

八时十九分,设备又启动一次登录,并发出最后可见的信号;九时十五分起地面站再发询问,已经没有应答。调查人员后来把八时十九分的异常登录与可能的燃油耗尽、供电切换放在一起研究,ATSB 还利用末段频率变化模拟下降。这些是对电子记录的解释,不能当作发动机停转、机体姿态或驾驶舱人员状态的直接目击。〔M02、M04、M12〕

三月十五日,马来西亚总理在记者会上正式说明:飞机在民航雷达失去身份标记后,卫星网络还收过数小时的信号。当时《卫报》写的是八时十一分的最后一次例行联系,并介绍从中亚延伸到南印度洋的南北两条搜寻走廊;后来公开的完整日志还列出八时十九分的重新登录。两次记录性质不同,南北走廊也只是那一阶段的搜索范围。记者会同时提出“人为行动”的判断,二〇一八年调查仍未查明真正失联原因或责任人。〔M02、M04、M27〕

案件插画05 / 02
八时十一分与八时十九分 08:11 是末次例行应答,08:19 是异常重新登录;随后询问不再获回应。 计时与记录设备为编辑插画,不冒充本案日志画面;早期披露和完整日志分开阅读,供电切换和末段下降属于分析。编辑插画 · 非现场照片 · [M02][M04][M12][M27]

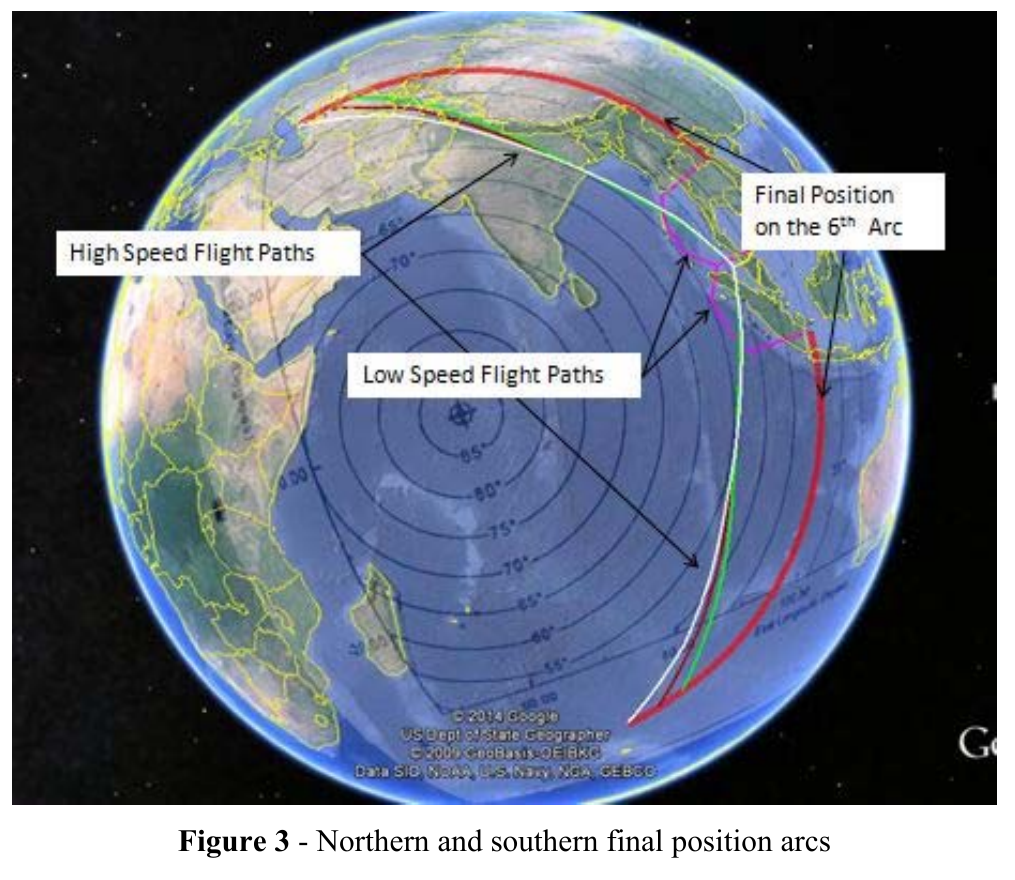

地点地图与资料依据 早期曾有南、北两组可能解 早期的南北两组可能解;保留原图图例、图号和来源早期北向解早期南向解终端用第六弧 早期卫星分析曾同时得到南、北两方向的可能解,搜索走廊也随分析调整。 原图使用第六弧;不是08:19第七弧,也不是雷达实轨。 完整地图:早期的南北两组可能解 ↗ 原始资料图:早期的南北两组可能解 ↗ 2014年早期SATCOM分析;2017报告附录PDF183图3 研究中的可能路径与末端位置,不是雷达连续实轨,也不代表北方走廊至今仍具有同等搜索优先级。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M02][M04][M12][M27]
第 05 章 · 2 / 5 14
MH370 航班失联卫星日志把搜索带向南方(续)

地面站留存的是信号传播时间和频率变化,不是一串 GPS 经纬度。工程师用传播时间差 BTO 估算飞机与卫星的距离,得到地表上的一条可能位置弧;用频率差 BFO 研究飞机相对卫星的运动。Inmarsat 和 ATSB 再检查设备误差、卫星运动,并与雷达、燃油、速度和风场合看,才逐步筛掉不相容的航路。通信日志很有力,但不能从任何一行单独读出坠机坐标。〔M02、M12、M15、M16〕

资料边界

雷达位置、卫星测量与坠落坐标,是三件事

01

地面雷达

02:22:12 最后一笔军方回波
资料支持
此前折返与穿越半岛的目标位置。
尚未给出
此后没有雷达一路跟踪到印度洋。
02

卫星通信

约 02:25 重新登录;08:19 末次信号
资料支持
传播时间差 BTO 约束距离;频率差 BFO 约束相对运动。
尚未给出
通信日志没有直接回传一串 GPS 经纬度。
03

第七弧

由末次信令测量得到的可能位置带
资料支持
给海底搜索提供几何边界。
尚未给出
尚未指认飞机入水的一个点或最后的驾驶舱状态。

末次信令对应的那条距离弧后来被称为“第七弧”。它穿过广阔海域,给搜寻船提供几何边界,却没有标出飞机落水的一个点。目标若在弧线附近,还需解释飞机从 MEKAR 之后怎样飞抵那里,以及最后信号结束到入海之间还能走多远。〔M02、M05、M12、M15〕

报告主要采用 UTC,本文将飞行时刻换算为马来西亚时间。比如报告中的三月八日零时十九分 UTC,正是当地早晨八时十九分的末次登录;这是同一条信号,不是相隔八小时的两次事件。〔M01、M02〕

案件插画05 / 03
两种测量,一条距离弧 传播时间约束距离,频率变化约束相对运动;最后信令形成第七弧。 频率仪器为编辑插画,显示面板不复原本案测量值;第七弧由末次 BTO 约束距离,BFO 另筛选运动方向,日志没有回传 GPS。编辑插画 · 非现场照片 · [M02][M12][M15][M16][M05][M01]
地点地图与资料依据 第七弧只约束一条位置带 通信时间约束的距离环;保留原图图例、图号和来源第七弧 · 08:1908:11 的另一弧澳大利亚 末次距离环对应0019 UTC,与当地08:19是同一条信令。 白弧不是飞行路径,黄箭头只是原报告注记。 完整地图:通信时间约束的距离环 ↗ 原始资料图:通信时间约束的距离环 ↗ 2014-03-07至08 UTC信令;2017报告图4 白环不是飞机沿环飞行的路线,黄色箭头是注记指引,不是飞机航向。原图为球面视图,不能按平面像素读取GPS。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M02][M12][M15][M16][M05][M01]
第 05 章 · 3 / 5 15
MH370 航班失联卫星日志把搜索带向南方(续)

研究者对稀疏信号之间的速度、航向和自动驾驶状态采用不同假设,会画出不同但同样符合部分测量的曲线。读一张从半岛直抵第七弧的地图时,实测位置只到二时二十二分;后半段是结合卫星数据作出的重建。这样的重建能够安排搜寻,却还讲不出那几小时驾驶舱内发生了什么。〔M02、M09、M12、M15〕

末次信令之后还可能有不同结局。若按燃油耗尽后无人再作控制输入、飞机进入不稳定下降的模拟,海底优先范围会靠近第七弧;若假定仍有人保持机翼水平并尝试滑翔,理论上可把可能入海带向更远处推展。马来西亚报告与 ATSB 都讨论过这种端点敏感性,末段 BFO 值则与较快下降相容。这里的“可滑翔多远”只是性能边界,“末段较快下降”也是对信号的解释;二者均不能替代实际姿态记录。正因最后一段没有目击,搜索设计要给弧线两侧留出宽度,而不是把海底目标压成一根没有误差的细线。〔M01、M02、M04、M12〕

资料影像05 / 04

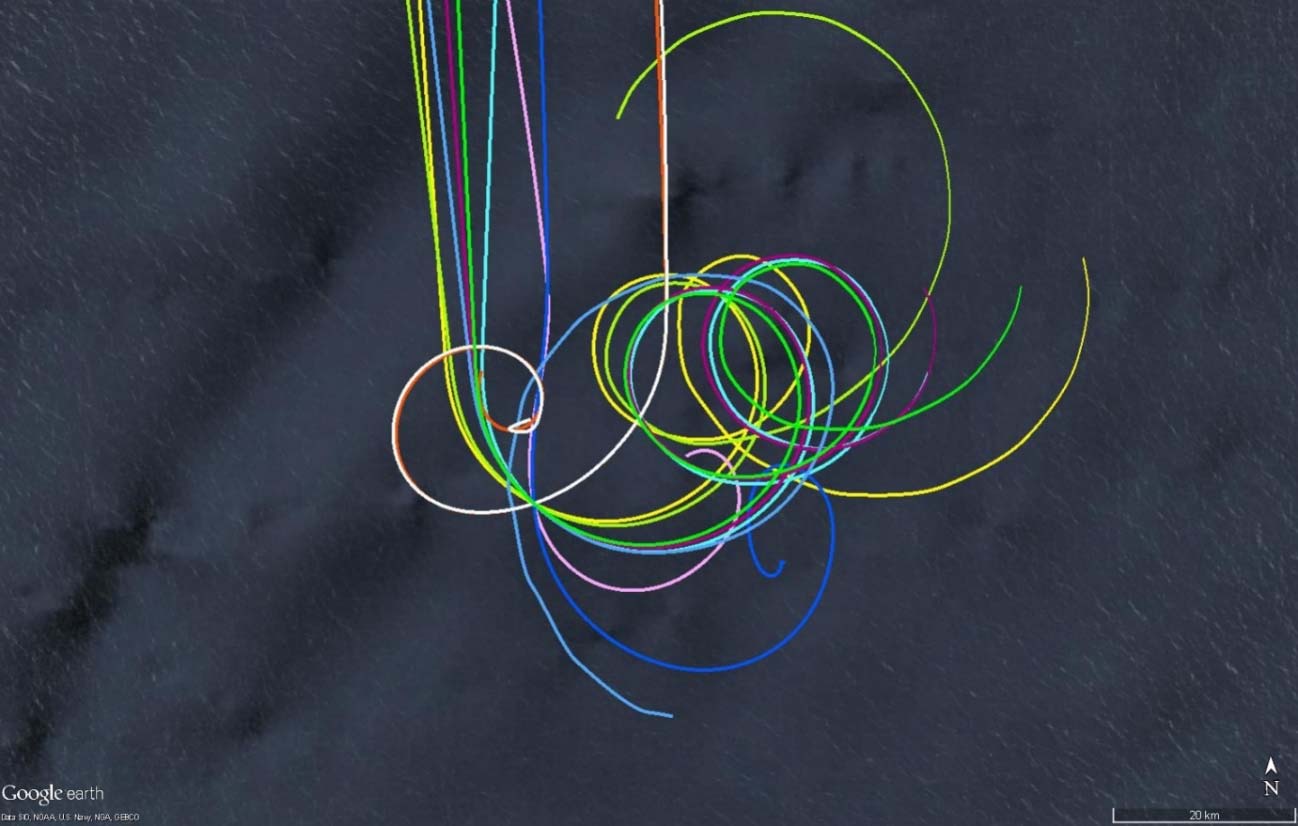

ATSB 发布的末段飞行模拟。报告图 6 汇集制造商在不同速度、燃油、电气状态等条件下的模拟,按可能末次 BTO 时点对齐。彩色曲线不是 MH370 实际航迹,也不是二〇二六年的搜索边界。
ATSB 发布的末段飞行模拟 报告图 6 汇集制造商在不同速度、燃油、电气状态等条件下的模拟,按可能末次 BTO 时点对齐。彩色曲线不是 MH370 实际航迹,也不是二〇二六年的搜索边界。 Source: ATSB/制造商模拟 · ATSB · MH370 Search and debris examination update · 图 6 ↗
地点地图与资料依据 弧线两侧还要留下搜索宽度 通信时间约束的距离环;保留原图图例、图号和来源末次距离弧不是入海点澳大利亚 末次弧约束一个距离,信号结束后可能继续飞多远,还要比较下降与滑翔假设。 图中未确认入水位置,模型还须估计信号结束后可能飞多远。 完整地图:通信时间约束的距离环 ↗ 原始资料图:通信时间约束的距离环 ↗ 2014-03-07至08 UTC信令;2017报告图4 白环不是飞机沿环飞行的路线,黄色箭头是注记指引,不是飞机航向。原图为球面视图,不能按平面像素读取GPS。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M02][M09][M12][M15][M01][M04]
第 05 章 · 4 / 5 16
MH370 航班失联卫星日志把搜索带向南方(续)

二〇一六年,ATSB 召集通信、飞行性能、海洋学、声呐和事故调查等领域人员,重新审视当时已经取得的卫星、漂流与海底资料。那次“第一原理复核”提出约二万五千平方公里、靠近第七弧南纬三十三至三十六度一带的历史优先搜索范围。它是在此前部分区域已搜过、残骸已漂上海岸的时点,对下一轮资源怎样投放所作的判断。它没有把其中任何一点认定为真正入水位置;随着新模型和新的海床覆盖出现,优先级也可以修改。后来若读到另一篇给出偏北范围的论文,应比较它的输入与假设,而非说两篇论文必有一篇“伪造了卫星”。〔M06、M12、M20〕

案件插画05 / 05
二〇一六年的历史优先海域 第一原理复核建议在第七弧南纬三十三至三十六度附近优先搜索。 图解只标纬度范围,不给出精确经度或已查海床边界;约二万五千平方公里是当时的资源投放建议。编辑插画 · 非现场照片 · [M06][M12][M20]

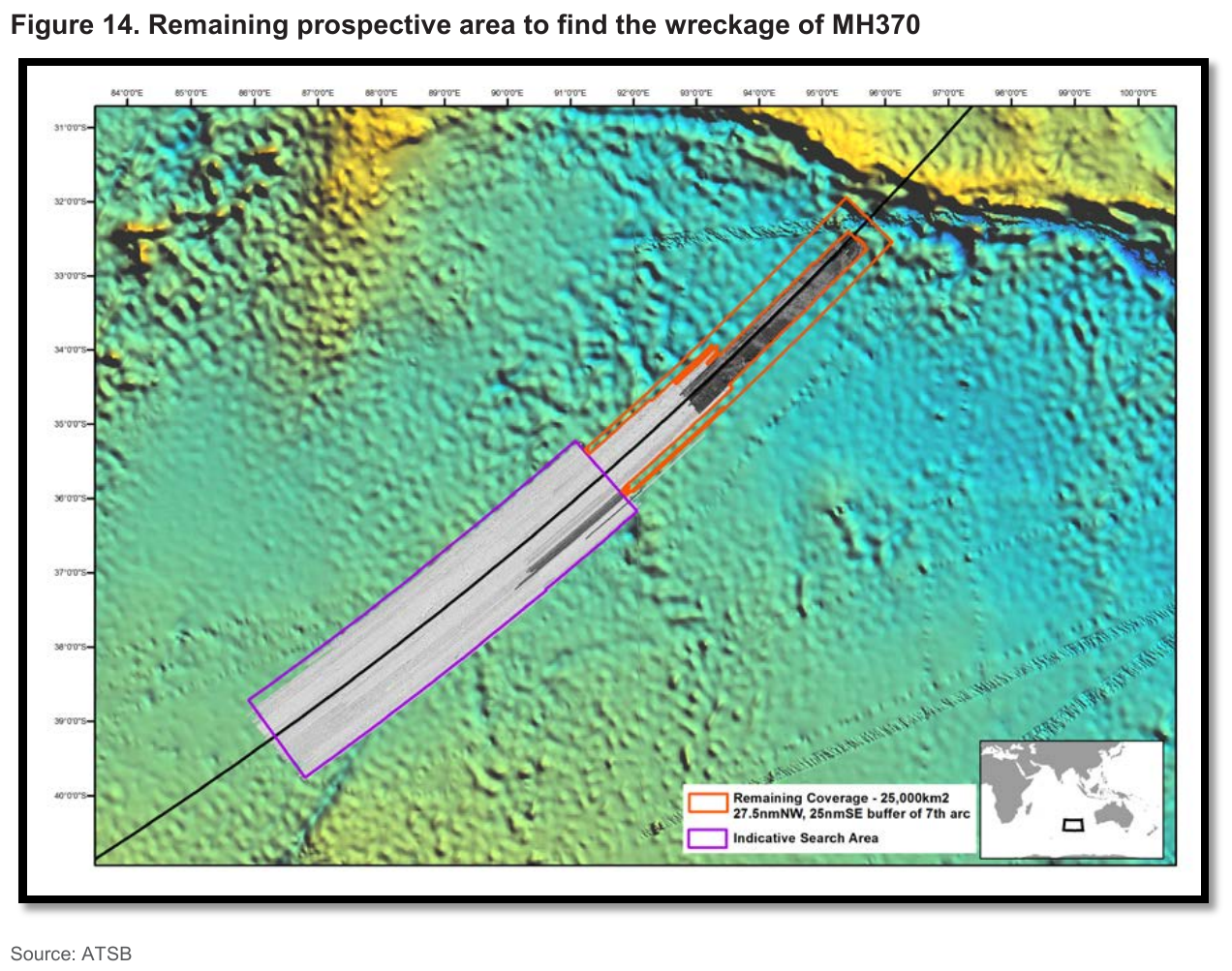

地点地图与资料依据 2016 复核把资源放向哪一段 2016年复核的历史优先范围;保留原图图例、图号和来源2016 建议橙框第七弧原阶段声呐灰带 橙框是2016年建议追加搜索的约2.5万平方公里,旁边灰带已取得声呐资料。 这是一轮历史建议,未确认入水点,也不是2025/26合同边界。 完整地图:2016年复核的历史优先范围 ↗ 原始资料图:2016年复核的历史优先范围 ↗ 2016-11复核/2016-12报告图14 摘要概述约33–36°S,结论细分范围上界为32.5°S;原图不改。橙框是2016建议,不是当前已完成覆盖或确认入海地点。 地图依据 · ATSB:First Principles Review,2016-12-20,图14 ↗ 正文资料 · [M06][M12][M20]
第 05 章 · 5 / 5 17
MH370 航班失联第 06 章
第 06 章

搜索从海面沉到海床

卫星信号把南印度洋放进了搜索地图,搜救力量却仍要在现实海面上找东西。马来西亚三月十七日请求澳大利亚承担其搜救责任区内的工作。船只和飞机转向这片远海时,距离三月八日的失联已经过去多日;能漂在水上的物件,会继续随风、浪与洋流离开可能的入海地点。〔M06、M19〕

水面搜寻持续五十二天,由飞机和船舶检查了数百万平方公里海面,寻找可能仍漂浮的飞机部件、救生设施和其他目视目标。澳大利亚海事安全局协调的这轮行动在二〇一四年四月二十八日结束,其后澳大利亚运输安全局承担长期海底搜寻协调。几百万平方公里听来巨大,但它是空中和海面观察的范围,不能写成同样面积的深海底部已用声呐高分辨率扫描。飞机若已在波浪和时间作用下沉没,海面没发现也不等于海床下方被排除。区分搜索介质,是理解所有后续面积数字的第一步。〔M06、M19〕

案件插画06 / 01
先搜五十二天的海面 搜救飞机与船舶检查海面漂浮目标,澳大利亚随后承担长期海底工作。 船只、飞机只说明海面目视搜索方式,不代表具体机型、测线或发现;海面观察面积与海床声呐扫描分开。编辑插画 · 非现场照片 · [M06][M19]

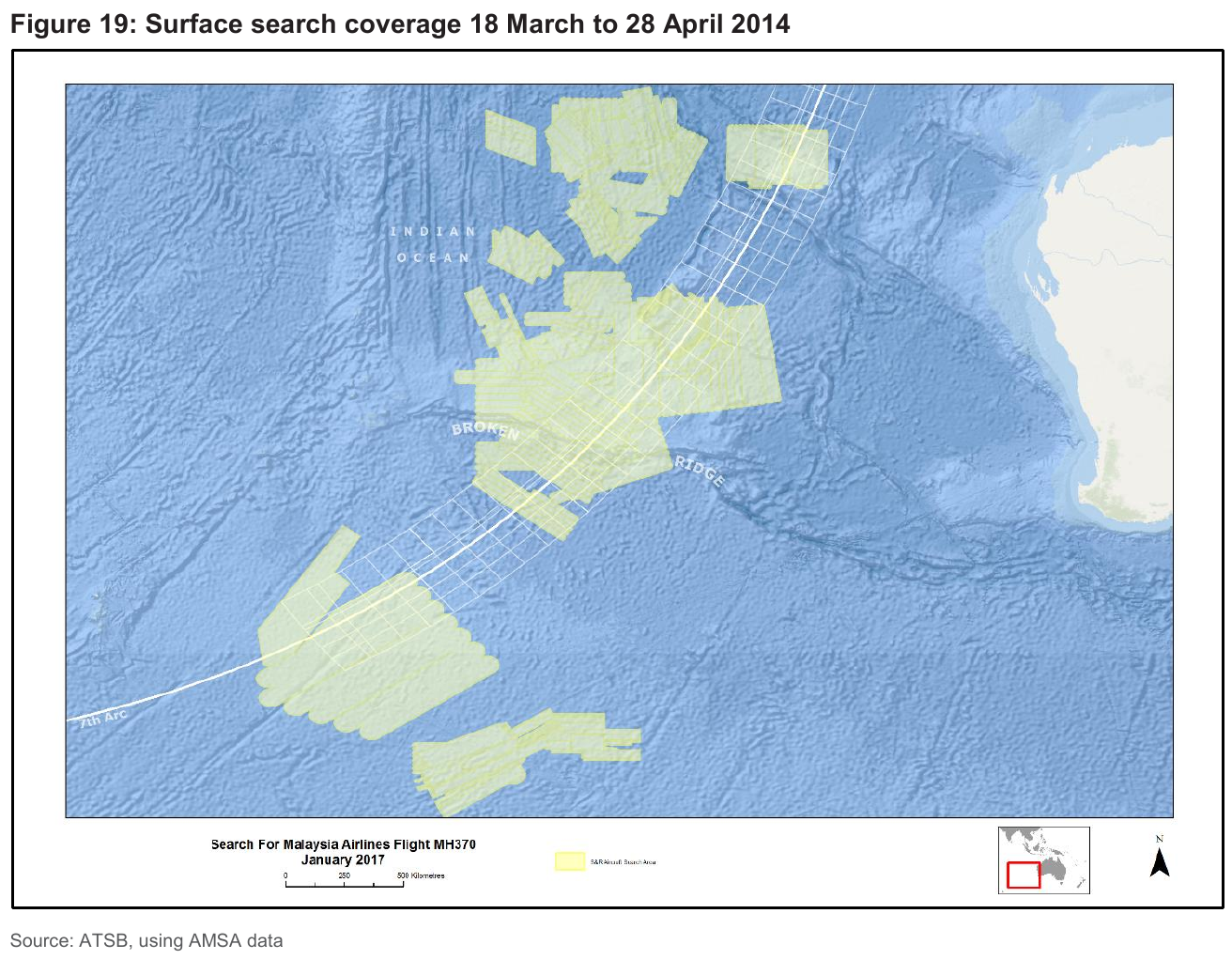

地点地图与资料依据 先在远海寻找漂浮目标 2014年的南印度洋海面搜索;保留原图图例、图号和来源海面搜索覆盖南印度洋海面,非海床 黄色块为2014年3至4月飞机与船舶观察过的海面,寻找仍可能漂浮的目标。 海面观察不是同面积海床的高分辨率扫描。 完整地图:2014年的南印度洋海面搜索 ↗ 原始资料图:2014年的南印度洋海面搜索 ↗ 2014-03-18至04-28;2017报告图19 仅为空中、海面观察覆盖;不等于同等面积的海床已作高分辨率声呐搜索,也不是实际碎片场。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M06][M19]
第 06 章 · 1 / 4 18
MH370 航班失联搜索从海面沉到海床(续)

在海面阶段,搜救人员还尝试寻找飞行记录器水下定位信标可能发出的声学脉冲。若信号可信,就能把广阔海域缩至可下潜核查的范围;当时的疑似声学线索因此受到密切关注。后续在相关海域进行的海底检查,却没有发现与 MH370 对应的残骸场。今天不能只摘旧新闻中“探测到脉冲”的标题,便说黑匣子曾在某坐标被确认;疑似声音并未通过实物搜索得到验证。它也不是可以简单嘲笑的徒劳举措:在记录器电池有效期有限、其他位置资料不足的情况下,验证可能的水下信号本是合理的搜索分支。〔M06、M19〕

三国政府后来确定由马来西亚负责依据国际民航事故调查框架查明航班相关事实,澳大利亚协调南印度洋的搜索,中国也参与长期搜寻安排。这意味着不同报告有不同问题意识。马来西亚二〇一八年安全调查主要回答航班、人员、系统与机构程序留下了什么证据,ATSB 的行动报告主要交代优先海域如何选、设备怎样扫、哪些海床资料具有排除力。若用“没有找到主残骸”抹去空管交接确有延迟的结论,或用“调查无法判定事故原因”否定海底声呐对地点假说的筛选,都会让两种工作互相遮蔽。它们需要配合,但不能被当成同一份判决。〔M04、M06、M19〕

案件插画06 / 02
寻找定位信标,仍需实物验证 疑似声学脉冲一度缩小核查方向,相关海域后来没有找到对应残骸场。 图中为记录器与信标概念示意,MH370 的记录器尚未回收;搜索报告与原因调查回答不同问题。编辑插画 · 非现场照片 · [M06][M19][M04]

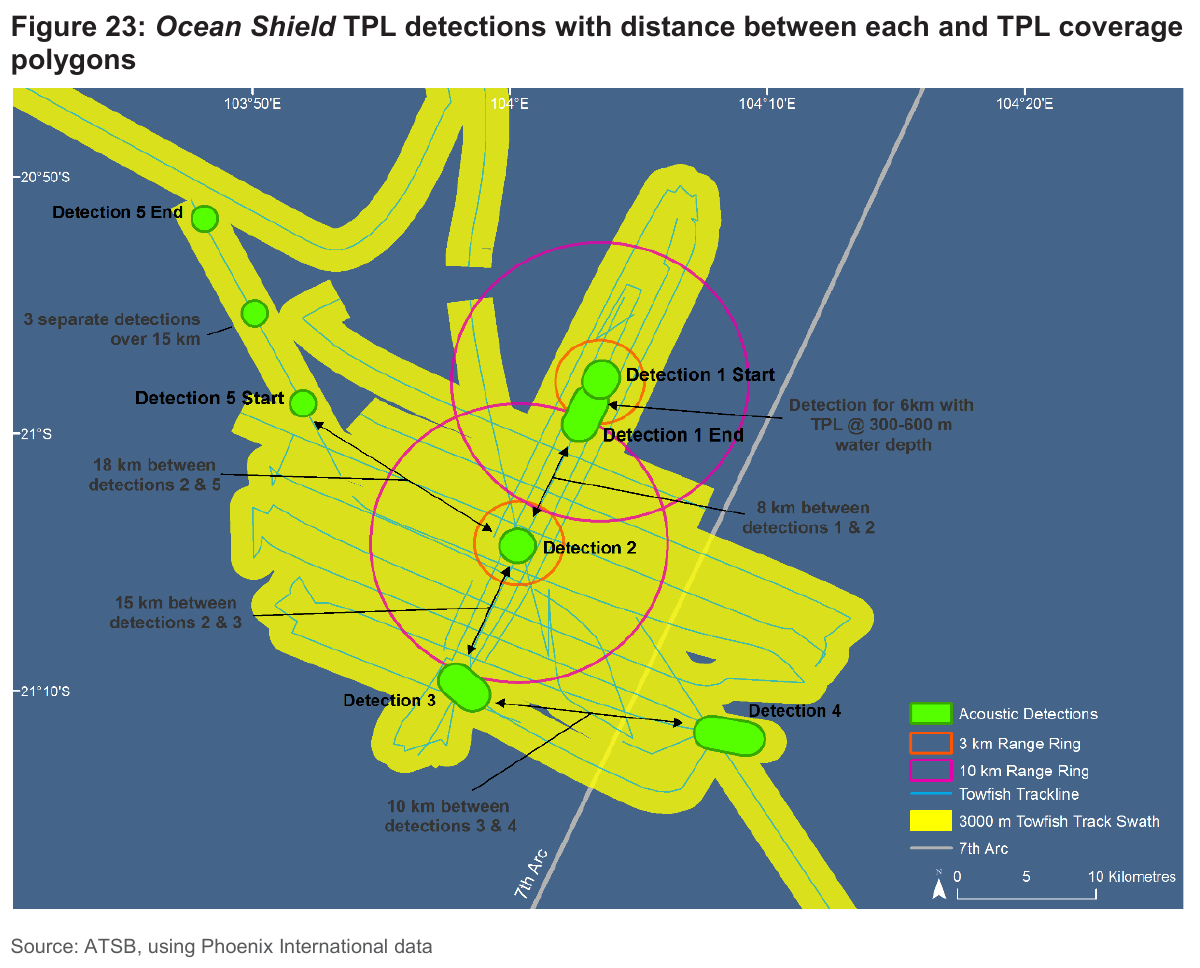

地点地图与资料依据 疑似脉冲让核查范围暂时缩小 疑似声学检测怎样接受核查;保留原图图例、图号和来源疑似声音拖曳设备覆盖3公里参考圈 绿色是检测1、2附近的疑似信号记录,黄色是拖曳设备覆盖,细蓝线是测线。 信号没有确认来自MH370,后续未找到对应残骸场。 完整地图:疑似声学检测怎样接受核查 ↗ 原始资料图:疑似声学检测怎样接受核查 ↗ 2014-04 声学检测/2017报告图23 这些信号未确认来自MH370;核查没有找到对应机体残骸。不能把检测标记改称黑匣子位置。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M06][M19][M04]
第 06 章 · 2 / 4 19
MH370 航班失联搜索从海面沉到海床(续)

正式的长期水下搜索先要认识未知地形。设备若要贴近深海底部成像,船只必须知道哪里有海山、陡坡和沟谷,避免拖曳体撞击或自主潜航器失去可控路线。ATSB 统计约七十一万平方公里的海底地形测绘,这帮助规划作业,却并非都能分辨一个波音 777 残骸场。真正用于寻找碎片的高分辨率声呐覆盖,比地形测绘小得多。二〇一四年设定的优先区约六万平方公里,二〇一五年扩大到约十二万;两个数字记录搜索设计的变化,也反映根据卫星和漂流资料逐步调整的范围。〔M06、M19〕

深海搜索不是在一张卫星照片上不断放大。拖曳声呐和自主潜航器沿测线取得海床影像,分析人员辨认反射与形状异常,再对有希望的目标作更近距离复看。水深可达数千米,作业区最远离澳大利亚西岸约两千八百公里,天气、海流、补给航程及复杂地形都影响数据质量。陡坡可能在声呐图像里留下阴影,设备转向或避障可能产生窄条未扫区;一个强反射又可能只是地质体或旧船。故“已搜索”真正有价值的含义,须连同仪器、分辨率、测线间空隙和疑点核查一起说明。〔M06、M19〕

资料影像06 / 03

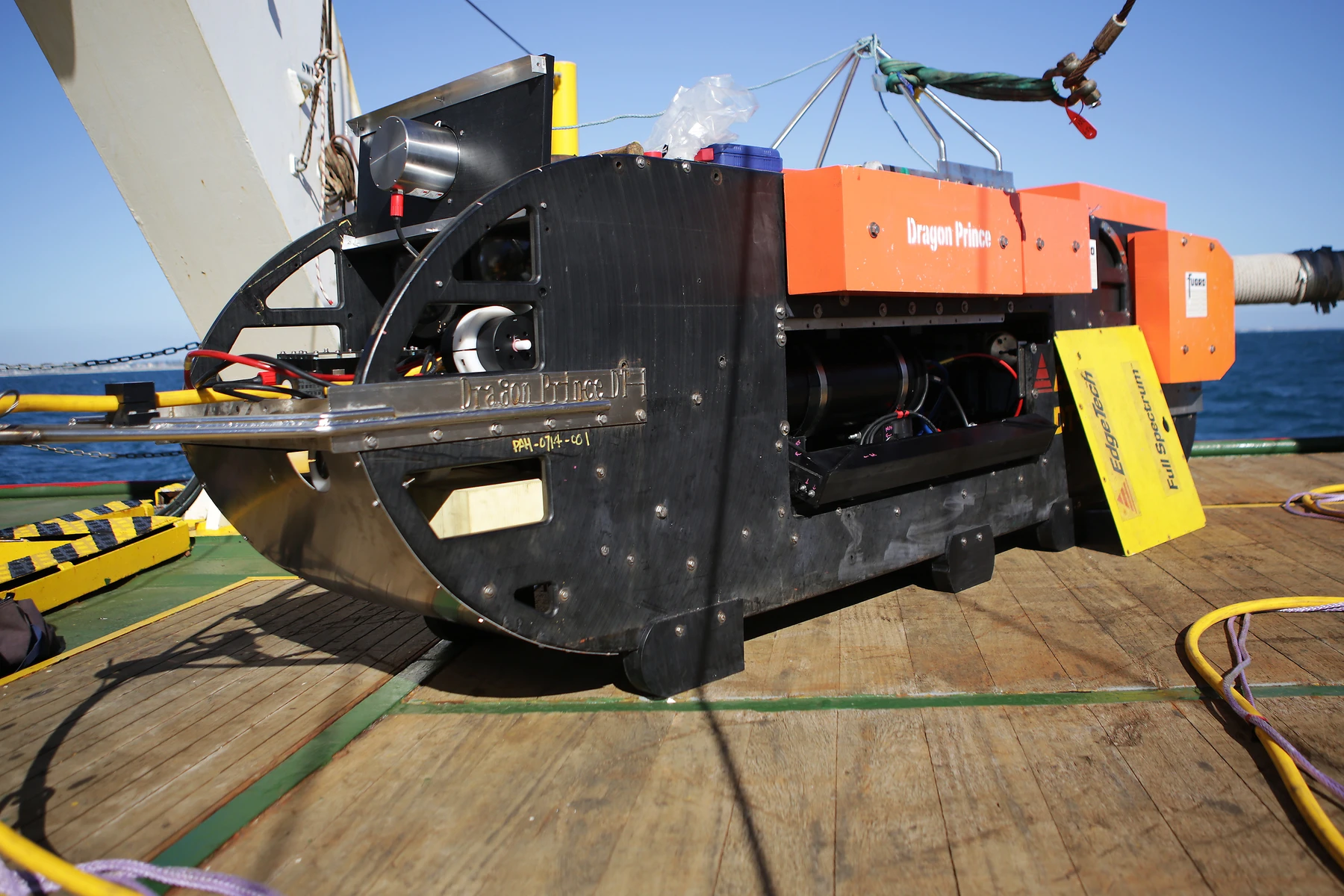

MH370 搜索使用的深拖声呐设备。2014 年 10 月 10 日,Fugro Discovery 后甲板上的 Dragon Prince(EdgeTech DT-1),在西澳近海首次校准投放前拍摄。这是搜索设备照片,不是飞机残骸或海底发现影像。
MH370 搜索使用的深拖声呐设备 2014 年 10 月 10 日,Fugro Discovery 后甲板上的 Dragon Prince(EdgeTech DT-1),在西澳近海首次校准投放前拍摄。这是搜索设备照片,不是飞机残骸或海底发现影像。 © Commonwealth of Australia / ATSB;摄影 ABIS Chris Beerens,澳大利亚皇家海军 · 保留完整构图,缩小并转为 WebP · ATSB 原照片 · Wikimedia Commons 保存 ↗CC BY 4.0 ↗

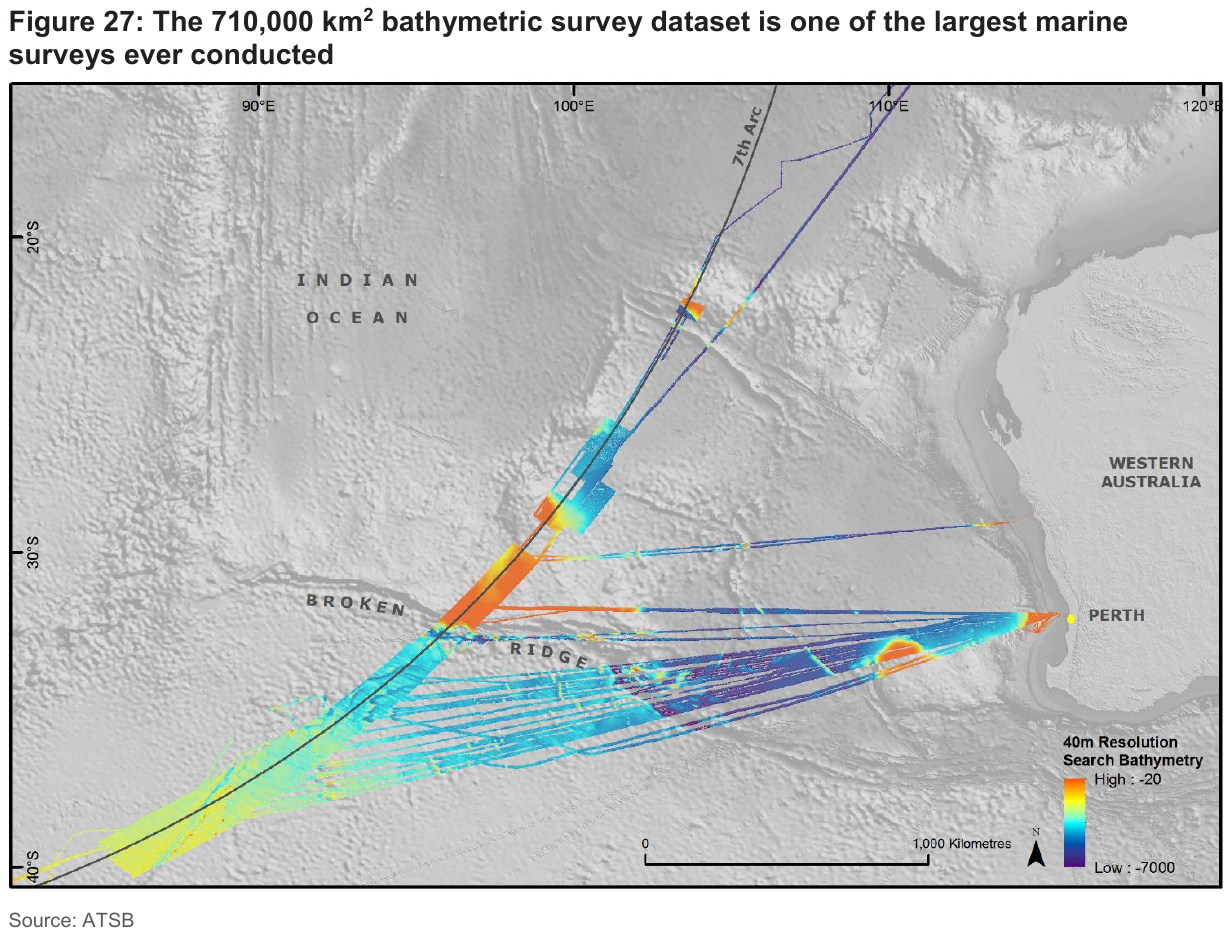

地点地图与资料依据 测绘先解决海山与补给路线 海山与海床测绘的范围;保留原图图例、图号和来源海脊地形船载地形测绘珀斯方向 Broken Ridge到西澳珀斯之间的彩色带,是船载测深取得的地形资料。 地形测绘服务导航;不能把它全部改称辨认碎片的声呐精查。 完整地图:海山与海床测绘的范围 ↗ 原始资料图:海山与海床测绘的范围 ↗ 2014至2017搜索阶段;2017报告图27 图27是海床地形测绘范围,分辨率用于地形与安全导航;不能当作能识别飞机碎片的全部高分辨率声呐覆盖。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M06][M19]
第 06 章 · 3 / 4 20
MH370 航班失联搜索从海面沉到海床(续)

二〇一七年一月十七日,三国政府暂停当时那一轮水下作业。到此时,ATSB 所协调的高分辨率声呐已覆盖超过十二万平方公里,没有找到 MH370。行动报告记下六百六十一个值得分析的声呐异常,其中八十二个最有希望的目标经过深入调查后被排除,搜寻区内还发现四处船骸。这些数字说明海底工作确实在不断筛选具体目标,而非只把设备拖过海面就宣布一片区域安全。暂停则是这一轮预定高优先区搜索完毕仍未获实物结果,不是马来西亚宣布所有印度洋海床已查遍,更不是事故原因已经查明。〔M06、M19〕

二〇一八年,Ocean Infinity 在相邻及后来优先考虑的海域展开新一轮深海搜索,仍未确认主残骸。ATSB 对几轮作业的概述将累计搜索量估为接近二十万平方公里;这个合数适合显示投入规模,不能替代某一具体坐标的影像质量报告。两片搜索带即使地图上相连,其边缘也会受地形、设备性能和测线安排影响。对于一个声称“飞机必在此处”的新位置,应该先查它到底是否被高分辨率扫过、扫过时能否看见预期尺度的碎片、异常有没有复核,而不是只引用一个惊人的累计面积。〔M06、M14、M19〕

案件插画06 / 04
六百六十一个声呐异常的去向 深入检查的八十二个优先目标均被排除,所搜海床另有四处船骸。 2017 年暂停与 2018 年新一轮作业都未确认本机;累计面积不能替代具体坐标的图像质量。编辑插画 · 非现场照片 · [M06][M19][M14]

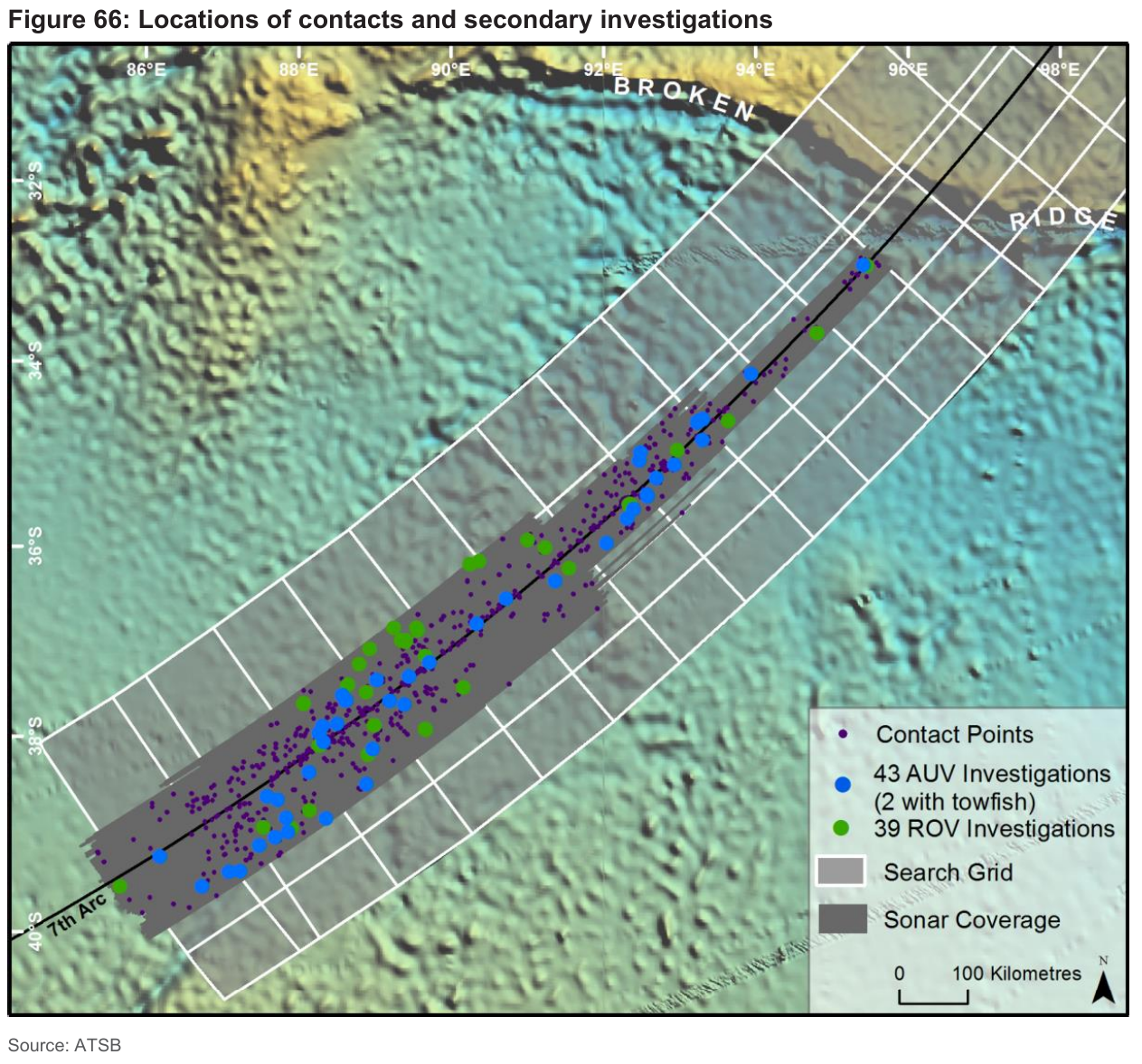

地点地图与资料依据 灰带里的异常目标需要逐个复看 已扫海床与异常目标的复核;保留原图图例、图号和来源灰带:声呐覆盖紫点:异常目标蓝绿:再次核查 灰带是原阶段声呐覆盖,紫点是异常目标,蓝绿点是深入复核工作。 蓝绿点是核查工作,均不是已经找到的飞机残骸。 完整地图:已扫海床与异常目标的复核 ↗ 原始资料图:已扫海床与异常目标的复核 ↗ 2014至2017海底搜索;2017报告图66 图66仅呈现原搜寻阶段,未把2018或2025/26累计面积叠成新的已查polygon;82次核查与异常接触总数属于不同统计。 地图依据 · ATSB:The Operational Search for MH370,2017-10-03 ↗ 正文资料 · [M06][M19][M14]
第 06 章 · 4 / 4 21
MH370 航班失联第 07 章
第 07 章

第一块确认残骸漂上海岸

二〇一五年七月,留尼汪岛海岸发现的大型右翼副翼襟翼,使本案第一次有了可检验的飞机部件。法国有关机构依据内部零件编号和制造记录,确认它来自注册号 9M-MRO。此后在坦桑尼亚和毛里求斯发现的右翼、左翼外侧襟翼部件,也进入马来西亚调查报告所列的确认项目。海洋能把轻质部件带到远离坠海处的岸边,拾得地点因此是“物件到岸的坐标”,不是“飞机撞水的坐标”。然而确认等级本身很重要:这些部件让飞机至少有组成部分进入印度洋的判断得到实物支撑,而不再仅依赖卫星模型。〔M03、M04〕

资料影像07 / 01

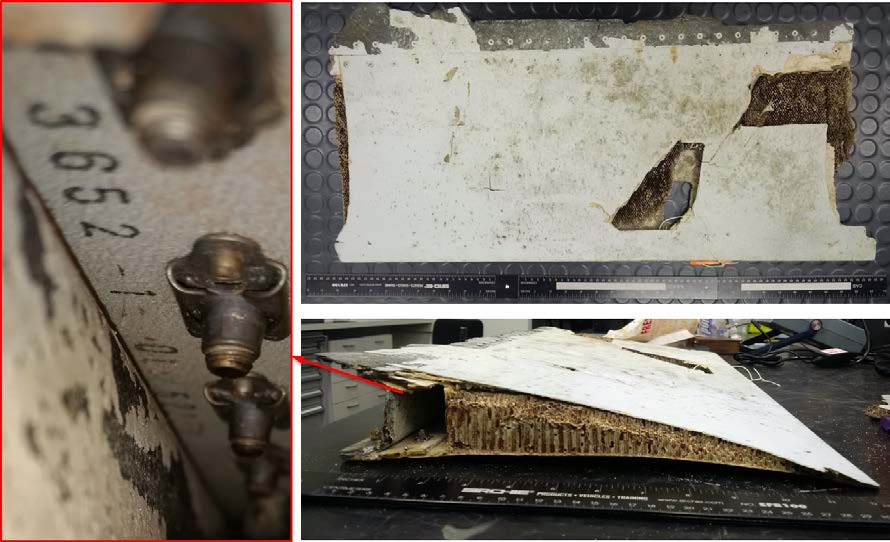

毛里求斯发现的左外侧襟翼后缘。ATSB 公开的实际回收部件及识别号照片。制造商记录将其对应到 9M-MRO;这一确认与尚未找到飞机主残骸是两件不同的事。
毛里求斯发现的左外侧襟翼后缘 另一件已确认部件:毛里求斯发现的左外侧襟翼。 ATSB 公开的实际回收部件及识别号照片。制造商记录将其对应到 9M-MRO;这一确认与尚未找到飞机主残骸是两件不同的事。 Source: Australian Transport Safety Bureau · ATSB · Debris examination update 5 · 图 1 ↗
资料影像07 / 01

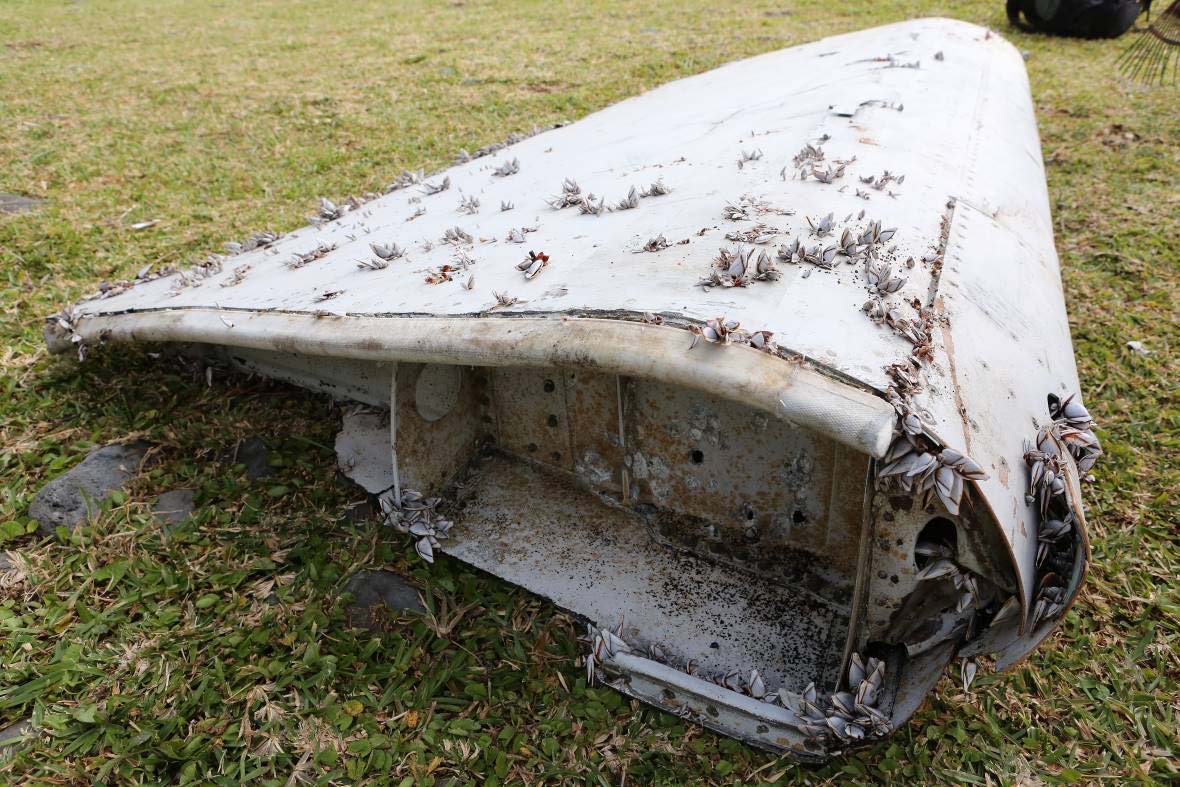

留尼汪岛发现的确认襟副翼。2015 年在留尼汪岛发现的右襟副翼实物,法国调查确认其来自 9M-MRO。照片记录已回收部件,没有给出飞机主残骸的位置。
留尼汪岛发现的确认襟副翼 2015 年在留尼汪岛发现的右襟副翼实物,法国调查确认其来自 9M-MRO。照片记录已回收部件,没有给出飞机主残骸的位置。 Bureau d’Enquêtes et d’Analyses (BEA) · ATSB 报告转载 · ATSB · Search and debris examination update · 图 7 ↗

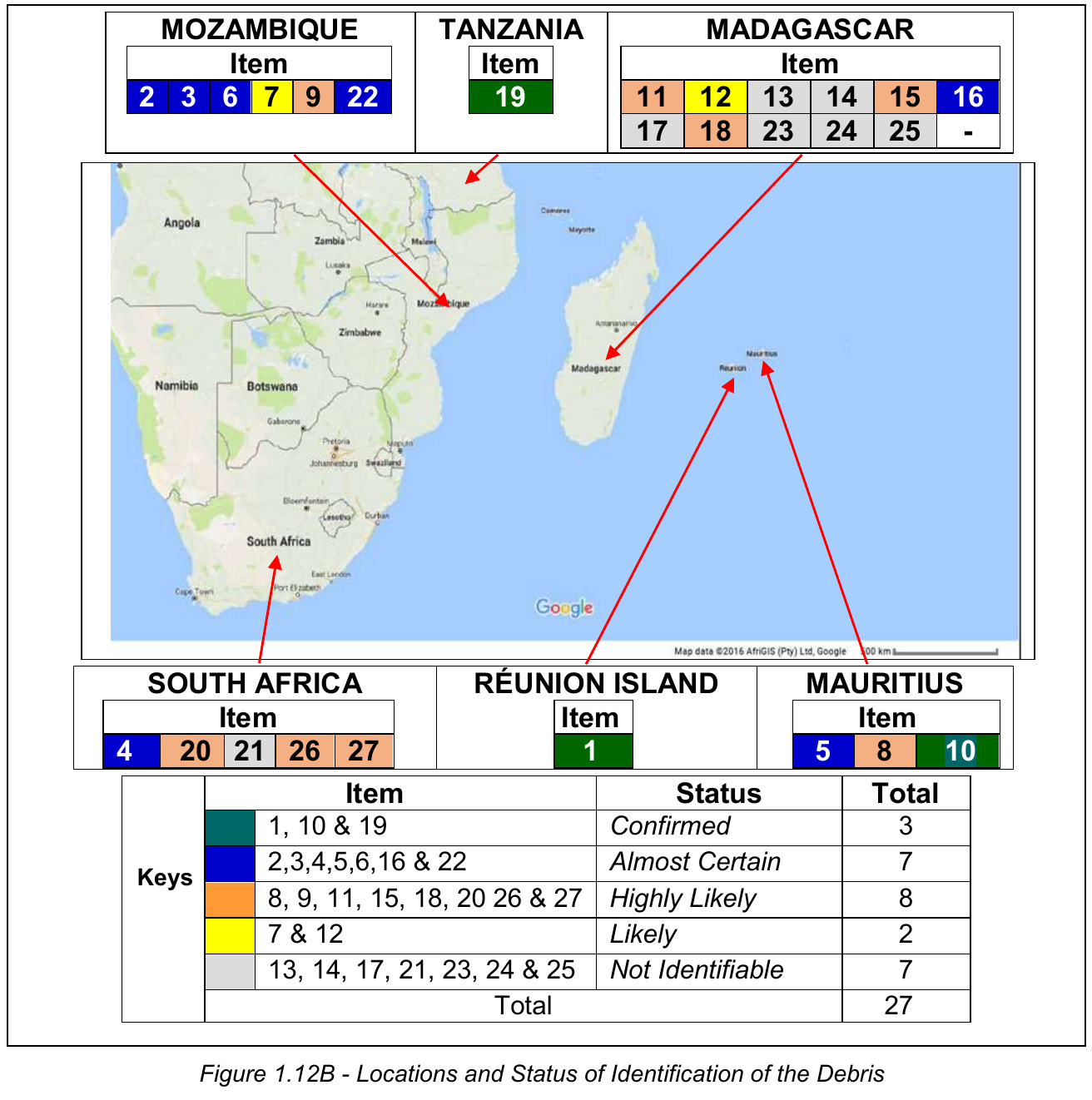

地点地图与资料依据 第一块确认部件漂到留尼汪 北 ↑留尼汪;2018报告图1.12B、表1.12A项目1。坐标取真实岛屿外环顶点均值作为岛域代表点,不标具体沙滩或撞水地点。留尼汪23 km 2015年7月,右襟副翼在留尼汪岛被发现;这里放大真实岛域。 圈点只定位岛域,到岸地并非飞机入水地点。 完整地图:漂上海岸的部件在哪里 ↗完整地图:雷达、历史优先纬度与到岸拾得地 ↗ 原始资料图:2018报告图1.12B:到岸部件与鉴定等级 ↗原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014雷达记录/2015–16拾得/2016历史复核 印度洋概览中的纬线只标历史纬度上下界,不重画七弧或声呐覆盖。精确历史覆盖见本书搜索原图;岛域代表点不是沙滩、入海或主残骸点。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ATSB:First Principles Review,2016-12-20,图14 ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M03][M04]
空间示意 · 可旋转海岸上捡到的部件原来装在哪里?
1机身2右机翼3襟副翼位置
拖动旋转
简化部件位置示意,不表示残骸的损坏方式、落海姿态或漂流路线。 [M03][M23]
第 07 章 · 1 / 5 22
MH370 航班失联第一块确认残骸漂上海岸(续)

报告还列了其他沿印度洋海岸或岛屿收集的疑似碎片,逐件给出“几乎确定”“高度可能”“可能”等不同等级。外观相似、颜色接近或符合某种客机结构,并不自动等于能够连到特定生产序列号;保存、移交、零件编号和制造记录的链条决定了判断强弱。即使是确证物件,也只代表找到这一件,不代表飞机主机体的位置已被确定。对于后来任何新拾得物,发现日期、地理位置、照片、编号和交接经过都是必须保存的资料。否则一件可能有用的证据会在网上传播中失去可复核的来历,反而难以用于漂流计算。〔M03、M04〕

翼面损伤分析也经历了随证据增加而调整的过程。法国人员起初根据留尼汪副翼襟翼单件的状态讨论可能的偏转;后来另一件外侧襟翼与两者相互损伤进入分析,调查组认为右翼外侧襟翼脱离时很可能处于收起状态,副翼襟翼接近中性位置。这使某些“机组已作好低速水上迫降配置”的画面缺少物证支持。它还不能直接变成相反的完整剧本:收起襟翼不说明驾驶舱最后无人,更不能指出飞机以哪个角度、哪种速度触海。机体大部分和飞行记录器未找到,单件翼面只能限制可能性,无法独立重演碰撞。〔M03、M23〕

资料影像07 / 02

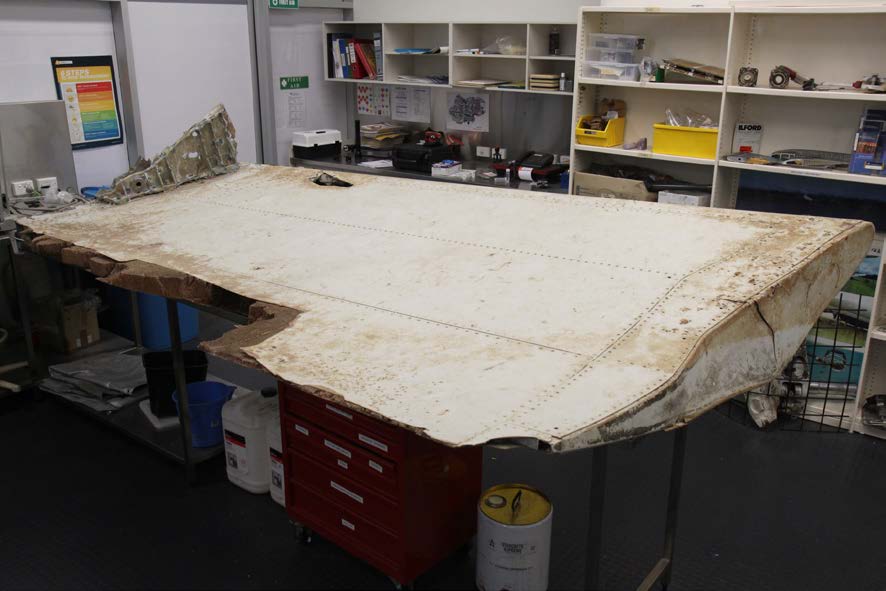

Pemba 岛发现的右外侧襟翼。2016 年在坦桑尼亚 Pemba 岛发现的实际部件。ATSB 依据零件识别号与制造记录确认其来自 9M-MRO;图中为回收部件的倒置检查视角。
Pemba 岛发现的右外侧襟翼 对照这一段的残骸损伤:Pemba 岛发现的右外侧襟翼;损伤照片没有直接记录失联原因。 2016 年在坦桑尼亚 Pemba 岛发现的实际部件。ATSB 依据零件识别号与制造记录确认其来自 9M-MRO;图中为回收部件的倒置检查视角。 Source: Australian Transport Safety Bureau · ATSB · Debris examination update 3 · 图 1 ↗
资料影像07 / 02

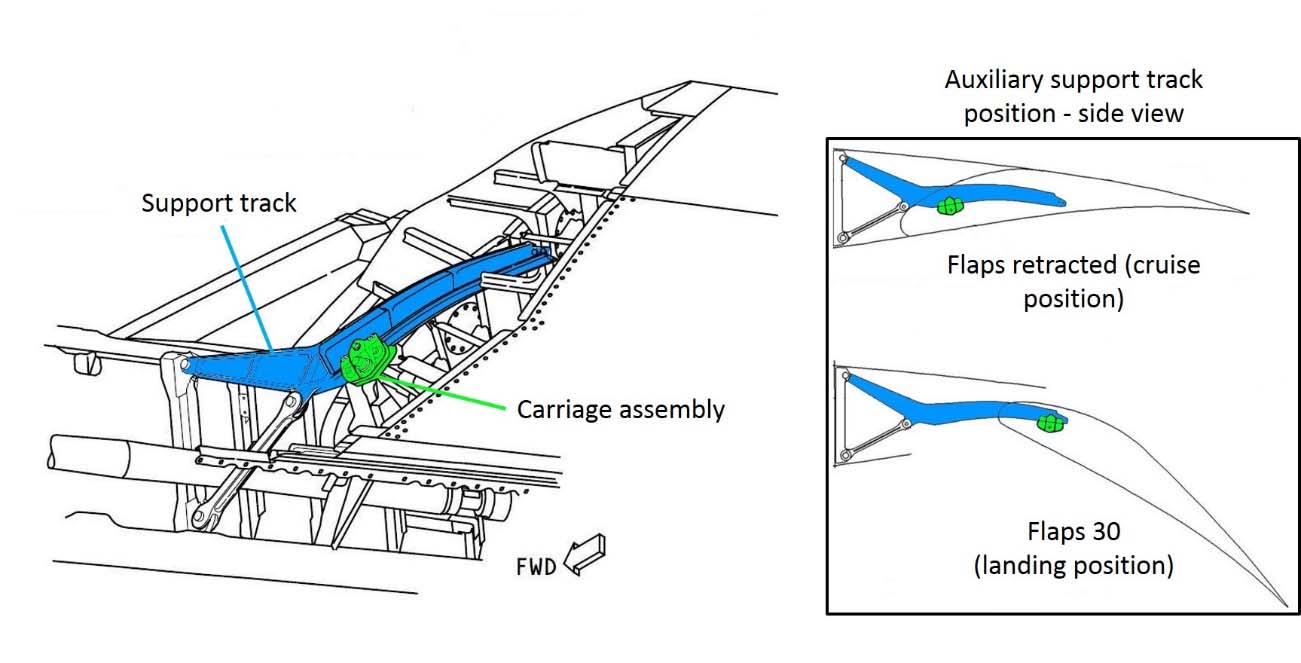

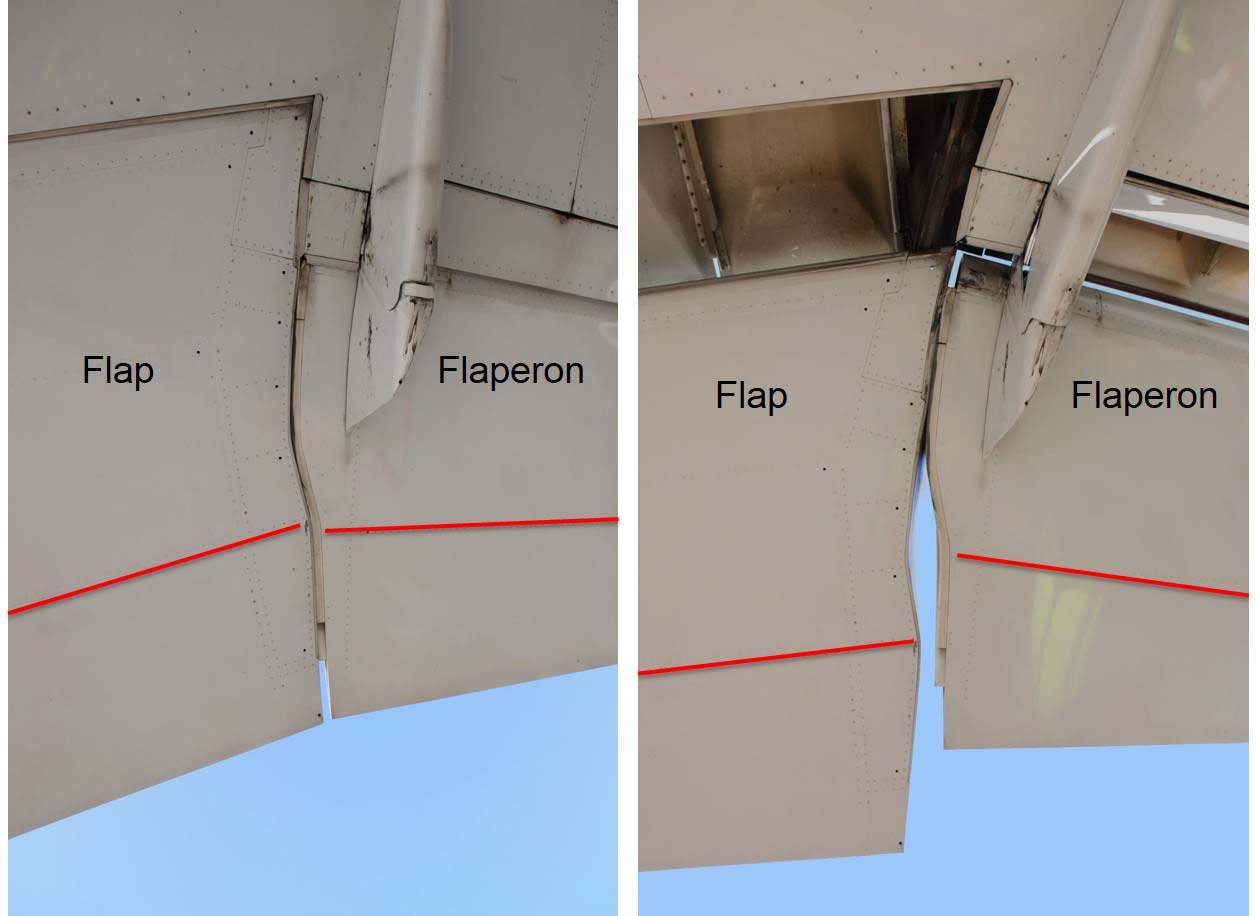

外侧襟翼支撑机构与位置对照。Boeing 提供、ATSB 修改的结构图,区分收起的巡航位置与 Flaps 30 着陆位置。这是结构对照图,不是本机部件脱离瞬间的照片。
外侧襟翼支撑机构与位置对照 对照同段襟翼机构的判断:支撑件在巡航收起与着陆伸出位置的结构关系。 Boeing 提供、ATSB 修改的结构图,区分收起的巡航位置与 Flaps 30 着陆位置。这是结构对照图,不是本机部件脱离瞬间的照片。 Boeing (modified by ATSB) · ATSB · MH370 Search and debris examination update · 图 15 ↗
资料影像07 / 02

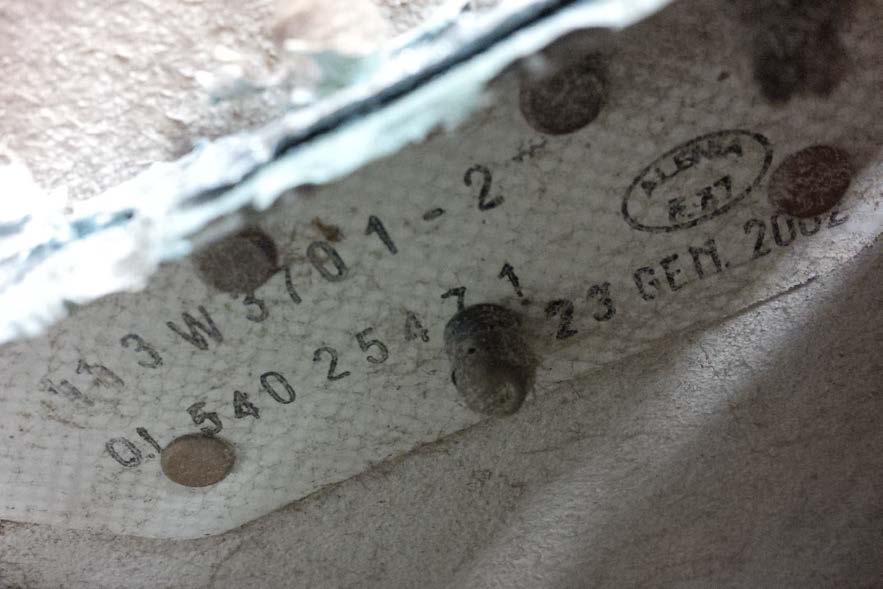

襟翼的部件编号与制造日期。ATSB 对 Pemba 岛襟翼拍摄的编号和日期标记细节。识别结论还依赖制造商的订单记录,不能只把一串数字当成整架飞机的定位证据。
襟翼的部件编号与制造日期 ATSB 对 Pemba 岛襟翼拍摄的编号和日期标记细节。识别结论还依赖制造商的订单记录,不能只把一串数字当成整架飞机的定位证据。 Source: Australian Transport Safety Bureau · ATSB · Debris examination update 3 · 图 2 ↗
地点地图与资料依据 确认部件分别回到这些岛屿 北 ↑留尼汪;2018报告图1.12B、表1.12A项目1。坐标取真实岛屿外环顶点均值作为岛域代表点,不标具体沙滩或撞水地点。Pemba 岛;报告项目19为坦桑尼亚Pemba岛;此点为真实Pemba岛外环顶点均值,不是桑给巴尔主岛或主残骸坐标。毛里求斯;项目10拾得地为Ilot Bernache;此处仅以毛里求斯岛域代表点定位,未把其他项目的Gris Gris沙滩冒充项目10拾得点。留尼汪Pemba 岛毛里求斯517 km 留尼汪、Pemba与毛里求斯都有确认部件,地图只保留这三个到岸岛域。 其他物件的鉴定等级各不相同,不能由海岸点推出主残骸。 完整地图:漂上海岸的部件在哪里 ↗完整地图:雷达、历史优先纬度与到岸拾得地 ↗ 原始资料图:2018报告图1.12B:到岸部件与鉴定等级 ↗原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014雷达记录/2015–16拾得/2016历史复核 印度洋概览中的纬线只标历史纬度上下界,不重画七弧或声呐覆盖。精确历史覆盖见本书搜索原图;岛域代表点不是沙滩、入海或主残骸点。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ATSB:First Principles Review,2016-12-20,图14 ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M03][M04][M23]
第 07 章 · 2 / 5 23
MH370 航班失联第一块确认残骸漂上海岸(续)

部分舱内物件与碎片上的损伤,使调查者认为机体很可能发生破裂,仍不足以区分是在空中解体还是撞击海面后解体。对若干取得的碎片检验,没有发现爆炸痕迹;“已检样本没有痕迹”也不能写成对整架失踪飞机每个部位的绝对排除。反过来,不见主残骸同样不是爆炸证据。残骸表面的藤壶可以为漂流经过的水温和时间提供有限线索,可是生物何时附着、部件何时搁浅又重新漂起,均带来不确定性。物证比纯想象扎实,使用物证时仍要说清样本覆盖了什么,没有覆盖什么。〔M03、M23〕

漂流研究试图倒着追问:从已知的到岸日期与位置出发,什么样的入海区域、风和洋流,可能把部件送到这里?ATSB 委托 CSIRO 比较多件残骸发现地点、时间、早期海面搜索的未发现情况,以及澳大利亚沿岸没有相似拾得物等资料。后来研究还用实际波音 777 副翼襟翼测试漂流姿态,不再只把一块形状特别的机翼部件当普通浮标。即便如此,风压、浪、海流网格、部件浸水深度和沿岸搁浅的概率都得进入模型;从留尼汪逆向画一条直线到第七弧,既不是洋流的运动方式,也不是报告的结论。〔M10、M13、M20〕

案件插画07 / 03
检验台与漂流实验的有限样本 受检损伤、藤壶和真实襟副翼漂流实验提供约束,也各自带来未覆盖的条件。 部件表面、藤壶和取样器为编辑插画,不复原实际损伤分布或实验影像;少量检验样本不能覆盖全部漂流条件。编辑插画 · 非现场照片 · [M03][M23][M10][M13][M20]

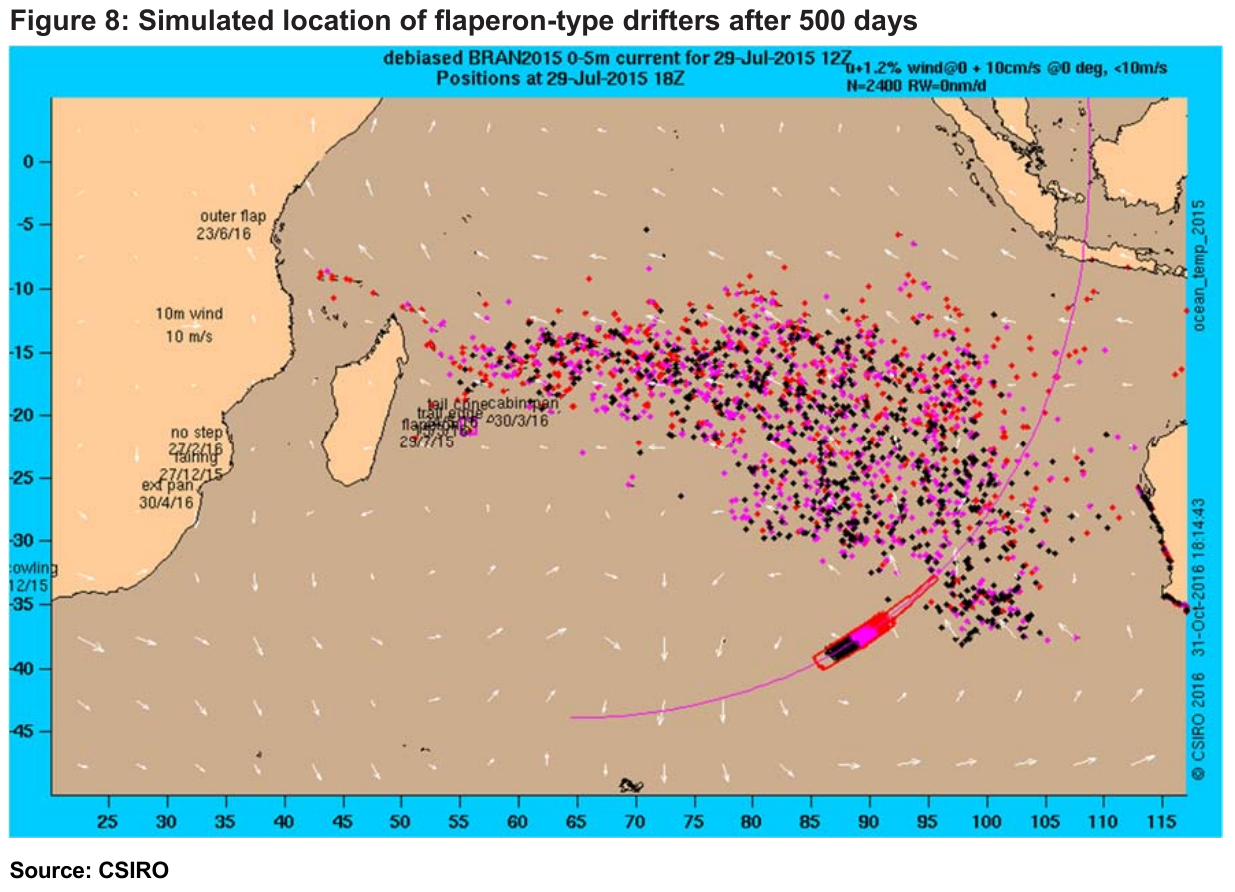

地点地图与资料依据 模拟粒子如何与到岸资料对照 漂流模型将出发区与到岸资料对照;保留原图图例、图号和来源海岸拾得资料500天模拟粒子模型起始带 500天后的模拟彩点,与海岸实物的发现地点和日期作比较,检验起始海域。 彩点是2016模型粒子,不是实物逐日定位或已确认漂流路线。 完整地图:漂流模型将出发区与到岸资料对照 ↗ 原始资料图:漂流模型将出发区与到岸资料对照 ↗ 2016-11模型/2017修订版本图8,模拟500天 这是历史模型,不是真实部件的连续轨迹。黑色起始带与第七弧服务于该次模拟,不表示2026年新合同覆盖。 地图依据 · ATSB / CSIRO:2016-11-02 搜索与残骸更新图8(2017年修订页码版) ↗ 正文资料 · [M03][M23][M10][M13][M20]
第 07 章 · 3 / 5 24
MH370 航班失联第一块确认残骸漂上海岸(续)

海漂资料的价值在于筛选,而非单点定案。若某片候选海域按模型会让大量残骸很早撞上澳大利亚西岸,现实却长期没有发现,研究者会降低它的优先级;可是沿岸搜寻强度与物件被看见的概率若估得不同,权重也会改变。反过来,一块确定属于飞机的部件在一年多后漂到非洲东岸,不能说飞机当晚曾飞到非洲。较重的主机体会沉向海床,海面部件则继续随洋流运动。一个案件因此同时有航班最后地面雷达位置、第七弧上的可能入海带、海岸残骸发现地和声呐覆盖区;把四种点涂成同一颜色,就会让读者误以为模型与现场已经完全重合。〔M03、M10、M13〕

案件插画07 / 04
部件漂上海岸,仍需回到海底验证 漂流部件、检验台与水面观察各提供一部分线索,不能直接给出主残骸的位置。 水槽与漂浮翼面为编辑插画,说明可检验的漂流问题,不复原本次实验;海岸拾得点不能直接给出主残骸的位置。编辑插画 · 非现场照片 · [M03][M10][M13]
地点地图与资料依据 拾得地已知,入海点仍未知 北 ↑留尼汪;2018报告图1.12B、表1.12A项目1。坐标取真实岛屿外环顶点均值作为岛域代表点,不标具体沙滩或撞水地点。Pemba 岛;报告项目19为坦桑尼亚Pemba岛;此点为真实Pemba岛外环顶点均值,不是桑给巴尔主岛或主残骸坐标。毛里求斯;项目10拾得地为Ilot Bernache;此处仅以毛里求斯岛域代表点定位,未把其他项目的Gris Gris沙滩冒充项目10拾得点。留尼汪Pemba 岛毛里求斯517 km 这三个点只标到岸物证;雷达末迹、第七弧和已扫海床属于别的证据层。 图中没有给岛屿与未知入海位置添加确认连线。 完整地图:雷达、历史优先纬度与到岸拾得地 ↗ 原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014雷达记录/2015–16拾得/2016历史复核 印度洋概览中的纬线只标历史纬度上下界,不重画七弧或声呐覆盖。精确历史覆盖见本书搜索原图;岛域代表点不是沙滩、入海或主残骸点。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ATSB:First Principles Review,2016-12-20,图14 ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M03][M10][M13]
第 07 章 · 4 / 5 25
MH370 航班失联第一块确认残骸漂上海岸(续)

不同研究给出不同优先海域。二〇一八年发表在《Ocean Science》的 Nesterov 研究沿第七弧设置四十个假定入海点,并比较碎片到岸、早期搜索与藤壶可能经历的水温,给出南纬二十五点五至三十点五度、尤以二十八至三十度为重的模型范围。这明显偏北于 ATSB 二〇一六年提出的三十三至三十六度历史优先区。两者并非一份结果的两种写法:输入资料、漂流假设、对未发现证据的权重与当时已搜海底都不同。它们都值得拿来设计后续核查,尚无一项能凭自己在海底点出已经确认的主残骸。〔M10、M12、M13〕

如果未来一轮声呐没有在某篇论文建议的范围找到飞机,评价也要有尺度。应检查搜索带是否真正覆盖论文预测的纬度与弧线两侧宽度,搜索分辨率是否能认出预期碎片场,以及低质量条带有没有补扫。同样,一篇新论文若用不同海流资料画出另一片高概率区,也要说明是否吸收了已确认部件和此前声呐阴性结果。模型彼此竞争,本是证据不断增加时可以改进的过程;危险的是把概率峰值说成秘密坐标,把研究差异说成谁已经拥有最终答案。对家属来说,下一次搜索是否值得出海,终究要落到可检验的区域和数据质量上。〔M10、M12、M14、M20〕

案件插画07 / 05
两套模型把优先区放在不同纬度 Nesterov 的漂流模型重点偏北,ATSB 2016 年建议偏南;两者都不是发现坐标。 地球仪与模型工作台为编辑插画,不标示模型的真实输出或发现坐标;比较输入与已搜质量,才可讨论下一次应查的海域。编辑插画 · 非现场照片 · [M10][M12][M13][M14][M20]
地点地图与资料依据 同一底图比较偏北与偏南 北 ↑2018:25.5°S2018:30.5°S2016:约33°S2016:36°S417 km 2018模型25.5—30.5°S;2016历史复核摘要约33—36°S,放在同一纬度图比较。 标线只有纬度含义,未画经度边界、七弧或完整搜索面积。 完整地图:两套研究建议的纬度差异 ↗ ATSB 2016复核/Nesterov 2018论文 经度仅是图幅中供显示纬线的片段;不是论文给出的东西边界、实际入海位置或已扫海床。 地图依据 · ATSB:First Principles Review,2016-12-20,图14 ↗Nesterov:Ocean Science 2018 漂流模型与纬度范围 ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M10][M12][M13][M14][M20]
第 07 章 · 5 / 5 26
MH370 航班失联第 08 章
第 08 章

有人给出了一个精确坐标

后来有独立研究者借 WSPR 无线电弱信号资料提出一处精确候选位置:南纬三十三点一七七度、东经九十五点三度。提出者此后在自己的说明中更正,该点其实已位于二〇一五年 Go Phoenix 的深拖声呐搜索区,先前称“从未搜过”是不对的。ATSB 请澳大利亚地球科学局在旧数据里查找该点附近可能遗漏的目标,所做的是声呐影像复核,不是对 WSPR 本身授予航空定位认证。若直接把报道里的坐标写成“新技术已找到飞机”,既忽略提出者自己的更正,也忽略验证还要面对真实海底影像。〔M14、M17〕

案件插画08 / 01
候选坐标的“未搜过”更正 研究者后来承认精确候选点已在 2015 年深拖搜索带内,旧影像因此进入复查。 33.177°S、95.300°E 是候选点;数据复查不等于官方认证 WSPR 定位,也不等于找到飞机。编辑插画 · 非现场照片 · [M14][M17]
地点地图与资料依据 候选点已经落在旧声呐带里 候选坐标与真实旧声呐数据;保留原图图例、图号和来源研究者候选点旧高分辨率声呐10海里复查尺度 33.177°S、95.300°E的红色提案点,位于取得的高分辨率旧声呐数据带内。 红点是研究者候选,旧数据复查没有确认飞机发现。 完整地图:候选坐标与真实旧声呐数据 ↗ 原始资料图:候选坐标与真实旧声呐数据 ↗ 2021研究者提案/2022-03旧数据复查图1 原图英文“Proposed Crash Location”指提案坐标,未确认是实际坠机点。蓝色船载测深数据不足以识别飞机碎片场。 地图依据 · Geoscience Australia:2022-03-08 数据复查,图1与图3 ↗ 正文资料 · [M14][M17]
第 08 章 · 1 / 2 27
MH370 航班失联有人给出了一个精确坐标(续)

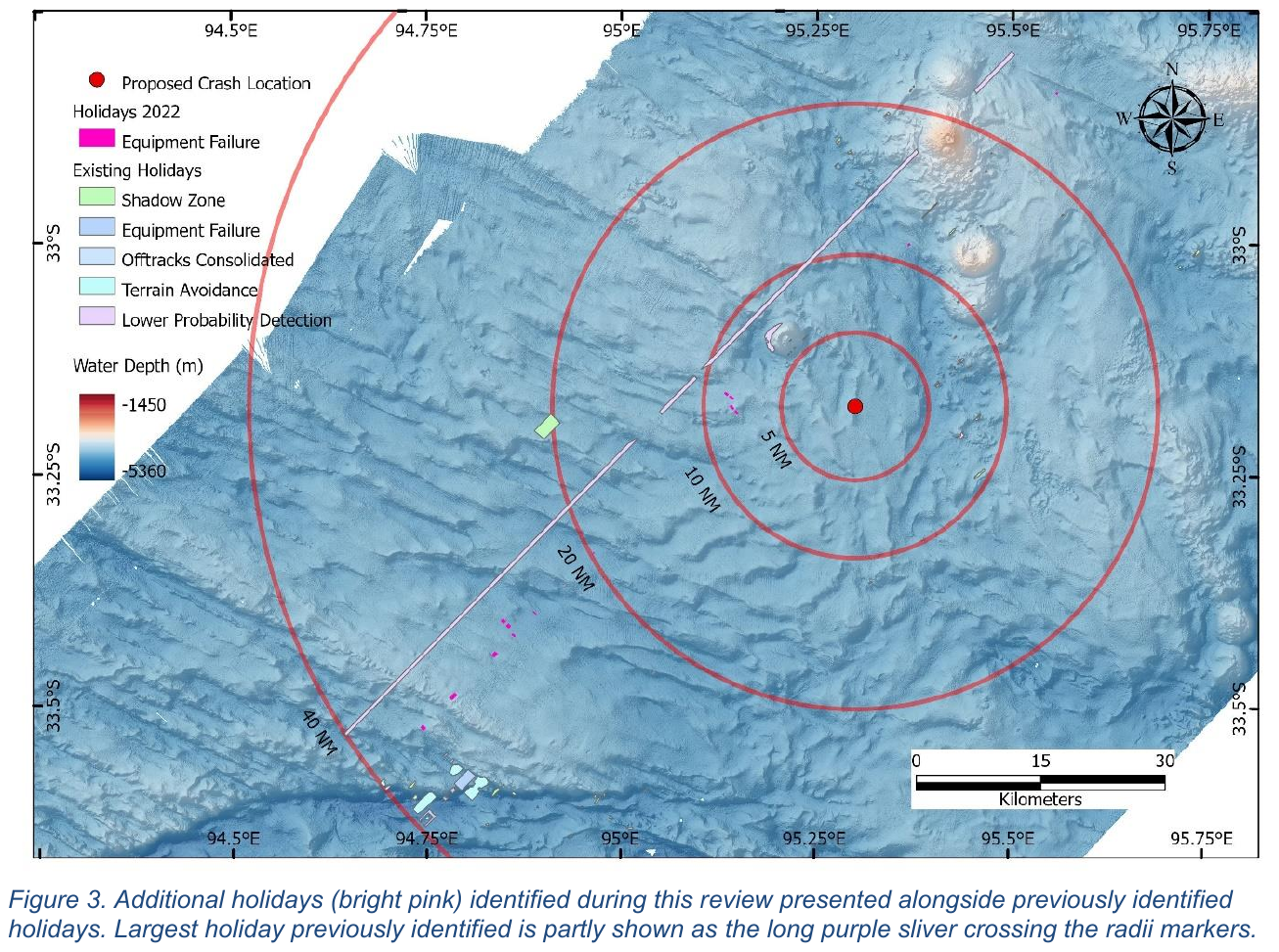

地球科学局选取候选点周围约四十海里半径、约一万七千平方公里作为请求复查范围,其中取得约四千九百平方公里的高分辨率旧数据,占整个大范围约百分之二十九。这个百分数不能孤立使用:报告同时说明,候选点周围十海里内几乎都已有高分辨率资料,只在东南方留一小块缺口。团队重新识别十一处先前未分析的声呐接触点,外部专家认为八处更像地质构造,三处可能是孤立的人造物,但没有一个呈现飞机碎片场的形态。因而该精确点的阴性证据相当具体,却并不覆盖四十海里圈内每一处海底。〔M14〕

较大的圈内还有未取得的 Ocean Infinity 二〇一八年资料、只能用于地形判断而难辨机体的低分辨率船载测深,以及少数漏扫或低检出率窄条。报告列出的这类局部空白合计约七十二点七九平方公里,其中有些需要补充成像才能最终评价。空白存在,不等于飞机就在空白里;高分辨率数据未发现,也不能说周围一万七千平方公里已全部排除。这个例子让“找过”的含义落到真实影像上:对候选点附近,可以有较强的反证;对未复核的外围,不能借同一次报告作出同等强度的否定。〔M14、M17〕

资料影像08 / 02

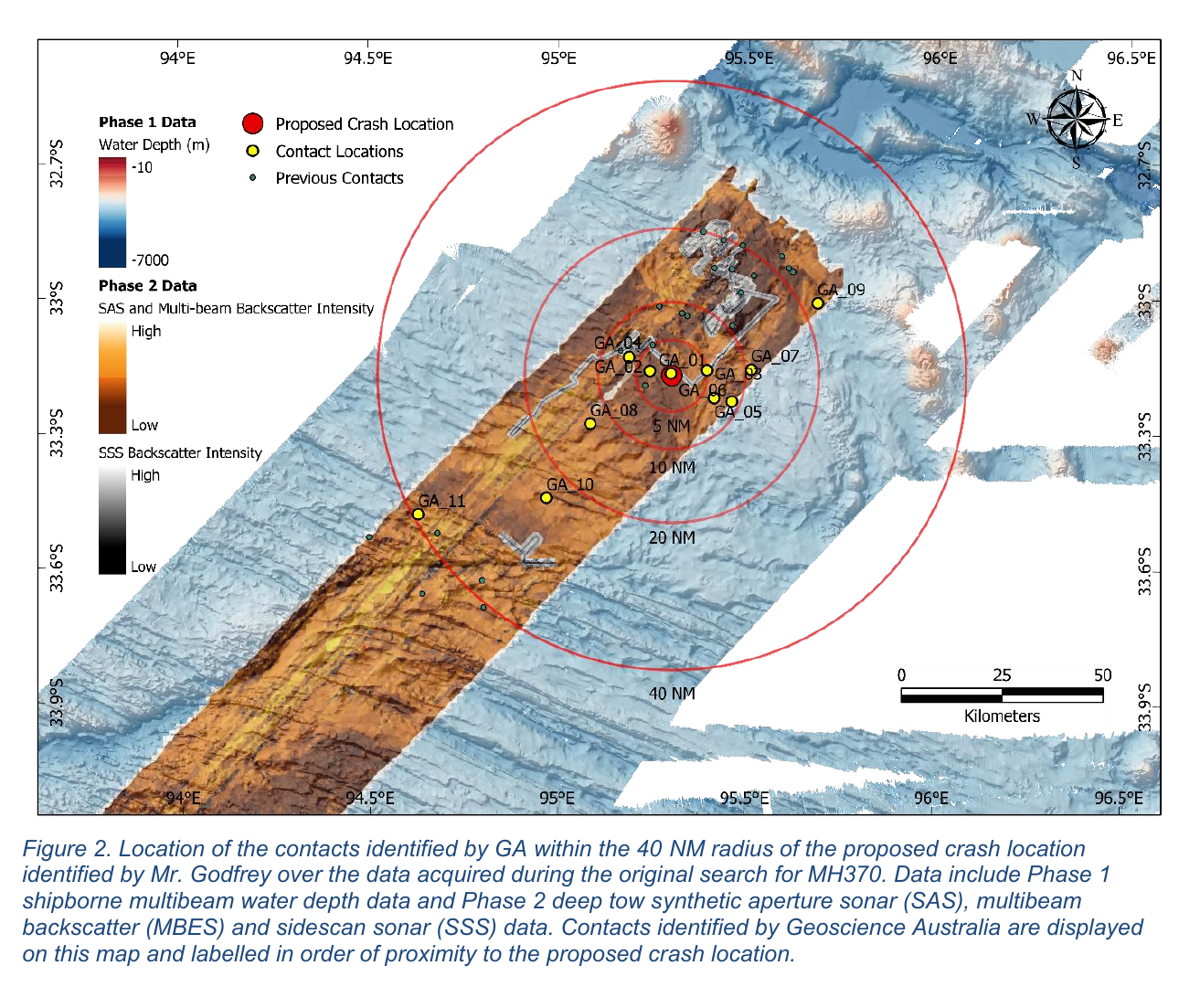

2022 年复查的旧资料与十一处目标。GA 原报告图 2:十一处新识别目标叠在海底地形与既有声呐资料上,红圈标出 5、10、20 和 40 海里半径。红点是研究者提出的候选位置,并非确认坠机点;蓝色地形底图也不表示全部经过高分辨率搜索。
2022 年复查的旧资料与十一处目标 GA 原报告图 2:十一处新识别目标叠在海底地形与既有声呐资料上,红圈标出 5、10、20 和 40 海里半径。红点是研究者提出的候选位置,并非确认坠机点;蓝色地形底图也不表示全部经过高分辨率搜索。 © Commonwealth of Australia (Geoscience Australia), 2022;ATSB 发布 · 完整图件与原图注,转为 WebP · GA / ATSB · MH370 Data Review,图 2,第 7 页 ↗CC BY 4.0(GA 原创图件) ↗
地点地图与资料依据 十海里近区与窄条空白 近区、外围与漏扫条带;保留原图图例、图号和来源候选点10海里近区低检出率条带新增漏扫小条 候选点十海里内几乎已有高分辨率资料,附近仍有紫粉色的低质量或漏扫小条。 有局部空白不表示飞机就在其中,近区阴性也不能覆盖全部外围。 完整地图:近区、外围与漏扫条带 ↗ 原始资料图:近区、外围与漏扫条带 ↗ 2022-03旧数据复查图3 标圈是复查尺度,不等于圈内全部高分辨率覆盖。彩色窄条是资料空白或低检出率区域,不表示飞机就在其中。 地图依据 · Geoscience Australia:2022-03-08 数据复查,图1与图3 ↗ 正文资料 · [M14][M17]
第 08 章 · 2 / 2 28
MH370 航班失联第 09 章
第 09 章

驾驶舱里,究竟发生了什么

马来西亚调查组检视两名飞行员的执照、训练、工作安排、健康与行为资料,没有找到能够明确解释这次偏航的近期异常。这样的结果不表示机构拥有读心术,也不保证所有私人行为都已被完整观察;它只说明现有调查材料不足以给某人安上确定动机。初次折返很可能需要控制输入,与“已确认由哪一名飞行员、有何目的地输入”是不同判断。报告还保留第三方介入的可能性,同时指出没有证据能确认机上实际控制权的转移。遇到涉及真实个人的责任推断,越是长期未解,越须把技术分析与指名归责之间的距离写清。〔M01、M04〕

案件插画09 / 01
人工输入与人的身份之间 调查没有找到能明确解释偏航的近期异常,也未确认谁操纵或为何操纵。 技术分析与对个人责任的判断分开列出,不代演驾驶舱动作。编辑插画 · 非现场照片 · [M01][M04]
第 09 章 · 1 / 4 29
MH370 航班失联驾驶舱里,究竟发生了什么(续)

机长家用飞行模拟器常被当成指认动机的关键,正式报告提供的细节却远比一张航线截图复杂。警方检出大量坐标,多数属于软件默认位置;七个手动航点若连线,能形成从吉隆坡经安达曼海往南印度洋的方向。可这些航点存在系统卷影文件中,调查者不能判定它们来自同一份还是多份文件,也没有找到模拟器曾沿 MH370 当晚真实航路完整飞行的记录。航点组合是一项应继续审视的材料,不能由此直接宣布“预演被证实”“意图被证实”,更不能把一条模拟器里的可能连线当成飞机最后被雷达或卫星连续看见的轨迹。〔M18〕

网络上的争论正是从这些缺口里长出来的。二〇二三年十一月,Reddit 的一则 MH370 讨论中,有人把折返、失去通联和模拟器航点连在一起,倾向于人为蓄意行动;同帖也有人提醒,恢复出的航点未必属于同一次模拟,不能把推测写成对机长的定案。后一种提醒与正式报告的取证限制相合,前一种仍是未获证实的原因假说。两边都在讨论同一组片段,却对空白作了不同解释。讨论原帖 ↗。〔M01、M04、M18〕

案件插画09 / 02
模拟器七个航点引出的争论 恢复航点的文件连续性未能确定;网帖有人倾向蓄意行动,也有人反对据此定案。 电脑是编辑示意,不是警方取证照片;网友意见有原帖链接,取证限制以正式报告为准。编辑插画 · 非现场照片 · [M18][M01][M04]

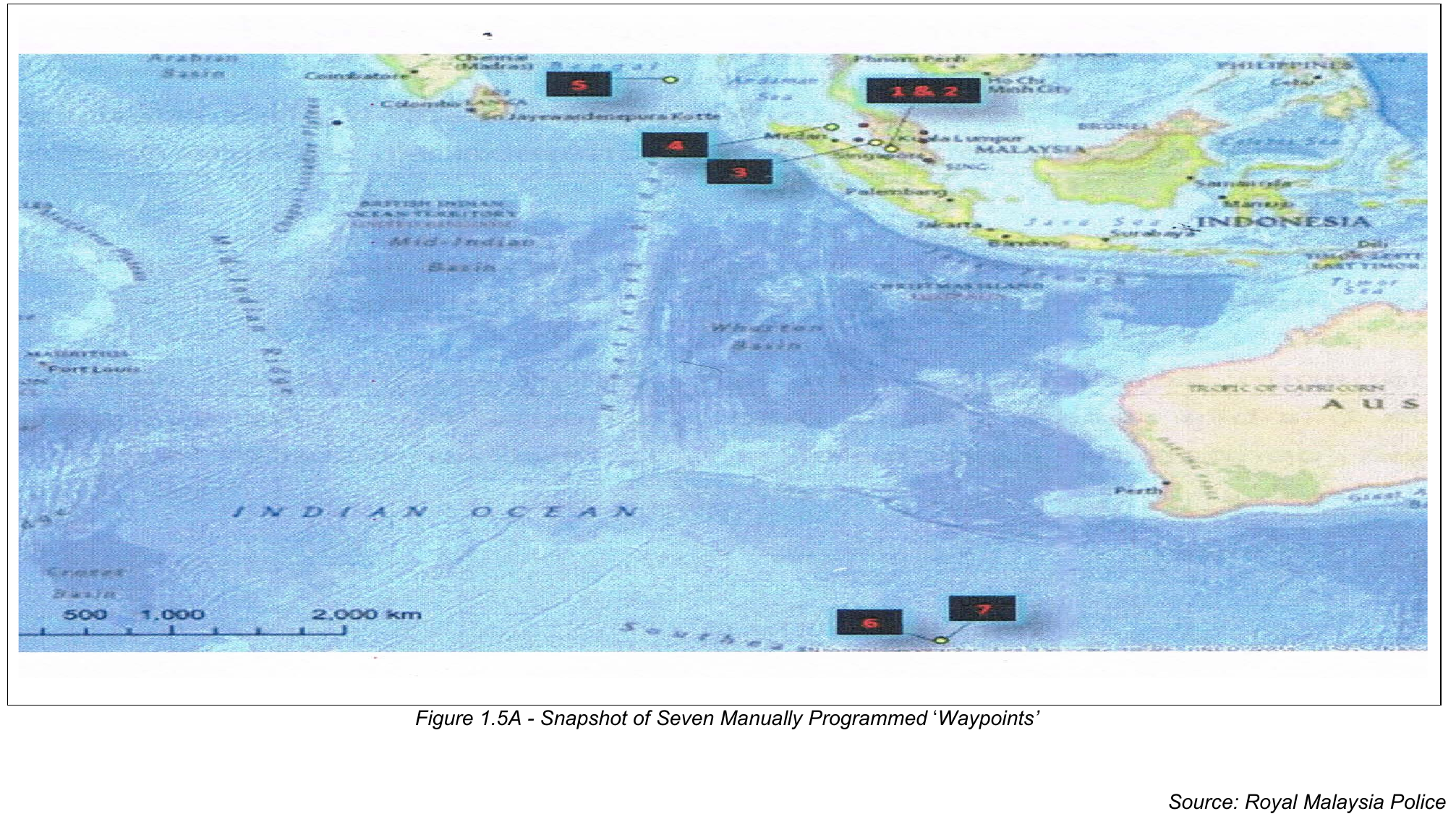

地点地图与资料依据 七个恢复航点,没有连续预演证明 取证图中的七个手动航点;保留原图图例、图号和来源吉隆坡附近安达曼海航点南印度洋航点 警方恢复的七个手动航点,分布在吉隆坡、安达曼海与南印度洋方向。 未确定七点来自同一次模拟,图中未添加任何航点连线。 完整地图:取证图中的七个手动航点 ↗ 原始资料图:取证图中的七个手动航点 ↗ 2014年取证材料/2018报告图1.5A 卷影文件不能确认七点来自同一份连续模拟。图上邻近的1、2及6、7按原图编号保留;它没有确定操纵者、动机或入海地点。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ 正文资料 · [M18][M01][M04]
第 09 章 · 2 / 4 30
MH370 航班失联驾驶舱里,究竟发生了什么(续)

技术故障同样不能靠一句“可能”解决所有记录。报告没有找到一种可信的单一机体或系统故障模式,足以独自解释自动位置和语音中断、快速折返、长时间继续飞行以及卫星重新登录的组合;若干通信系统的沉默与被关闭、断电或未使用相容。然而机体主体与记录器没有回收,调查组也明确不能最终排除故障。一个具体技术假说若要有说服力,须说明故障从何发生、如何影响每条通信链、为何产生可观测转向、为何卫星单元后来又回应。只说“机械出问题”太宽,只说“绝不可能是机械问题”又比官方调查走得更远。〔M01、M02、M04〕

另一类常见想法,是机上先发生失压或系统损伤,人员失去行动能力,飞机此后继续自动飞行。Richard Godfrey 的研究站在二〇二四年二月至三月的留言中,既出现了这样的缺氧猜测,也出现了反对意见:折返、多个转向和通信系统的变化为何会恰好组成这条航路?网站作者随后强调,尚未知道实际经过,仍需找到残骸与记录器。这些留言证明争论长期存在;它们没有证明机上发生过缺氧,也没有证明某位飞行员犯罪。讨论原帖 ↗。〔M01、M02、M04〕

案件插画09 / 03
失压假说怎样面对通信记录 故障、缺氧与人为干预都被讨论;单一故障解释尚未同时容纳全部记录。 网帖争论证明猜测实际存在,不证明机上发生失压;主残骸与记录器仍缺席。编辑插画 · 非现场照片 · [M01][M02][M04]
第 09 章 · 3 / 4 31
MH370 航班失联驾驶舱里,究竟发生了什么(续)

货物问题也经常被简化。机上确实载有锂电池和山竹,但报告区分运单所列电池及附件总量约二千四百五十三公斤,与其中实际电池约二百二十一公斤;调查人员还检查了包装、装运和有关山竹汁液接触电池的实验。按他们取得的资料,特定危险反应在这趟航程里很不可能,相关货物也按当时规则运输。这不能代替对一架已找回飞机的货舱实物检查,因为主残骸仍失踪;却足以阻止人们把“有电池和水果同机”写成已经查明的起火源。是否有火、在哪里开始、怎样影响飞行,仍需能够直接检验机体或记录器的新证据。〔M21〕

受检漂流碎片没有提供能够指认一场机内爆炸的证据,翼面状态也不足以证明机组最后采取了某种迫降动作。若提出劫机、蓄意坠海、失火或缺氧,每种都须同时解释通信停止、雷达折返、长时间卫星信令和最终残骸,而不能只挑其中最适合自己的一个片段。安全调查之所以给出许多改进建议,却未给出一名责任人的名字,正因为程序问题可以从保留下来的通话与记录查实,驾驶舱内的原因与人的行为仍缺决定性材料。把“不知道原因”写清,不是回避事故,而是在不伤害证据标准的条件下保留未来推翻或确认假说的机会。〔M03、M04、M22、M23〕

资料影像09 / 04
襟翼与襟副翼的位置对照。ATSB 图 22 对比正常结构在收起与伸出位置的后缘对齐关系,用于解释翼面物证的限制。这是结构分析图,不是失联飞机的姿态记录。
襟翼与襟副翼的位置对照 本段讨论翼面物证的限制;ATSB 的收起与伸出位置对照用于理解后缘关系。 ATSB 图 22 对比正常结构在收起与伸出位置的后缘对齐关系,用于解释翼面物证的限制。这是结构分析图,不是失联飞机的姿态记录。 Source: Australian Transport Safety Bureau · ATSB · MH370 Search and debris examination update · 图 22 ↗
案件插画09 / 04
货单上的电池与未找到的火源 约 221 公斤实际电池与约 2453 公斤电池及附件总量,需要分别读。 货箱为概念示意;有锂电池和山竹同机,不等于查明火源,受检碎片也未确定失联原因。编辑插画 · 非现场照片 · [M21][M03][M04][M22][M23]
第 09 章 · 4 / 4 32
MH370 航班失联第 10 章
第 10 章

多年之后,搜索船再次出海

多年过去,海岸已经找到属于本机的部件,海底主残骸仍没有出现。网络上因而反复有人问:既然“找到过飞机碎片”,为什么还要搜索?二〇二四年十二月重启搜索消息下的 Reddit 讨论,就同时出现了这种疑问、寻找记录器的期待,以及记录器多年浸水后是否仍能读取的担忧。评论里还有人对设备保存期限作出很肯定的估计,那不是本案检验结果。公众争论里真正需要分开的,是确认某件碎片来自这架飞机、找到整片主残骸、读出记录器这三个阶段。讨论原帖 ↗。〔M03、M04、M14〕

案件插画10 / 01
找回碎片之后,为何还要出海 重启搜索的讨论里,人们追问主残骸与记录器:这些尚未随海岸部件一同找到。 翼面部件检验为编辑插画,用于说明海岸物证与主残骸的区别;不展示尚未找到的机体或记录器。编辑插画 · 非现场照片 · [M03][M04][M14]
地点地图与资料依据 找到到岸碎片,还没有找到主机体 北 ↑毛里求斯;项目10拾得地为Ilot Bernache;此处仅以毛里求斯岛域代表点定位,未把其他项目的Gris Gris沙滩冒充项目10拾得点。毛里求斯30 km 放大毛里求斯:这里曾回收确认部件,海底主残骸与记录器仍未知。 圈点只定位岛域,没有把部件到岸点当成入海点。 完整地图:漂上海岸的部件在哪里 ↗完整地图:雷达、历史优先纬度与到岸拾得地 ↗ 原始资料图:2018报告图1.12B:到岸部件与鉴定等级 ↗原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014雷达记录/2015–16拾得/2016历史复核 印度洋概览中的纬线只标历史纬度上下界,不重画七弧或声呐覆盖。精确历史覆盖见本书搜索原图;岛域代表点不是沙滩、入海或主残骸点。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ATSB:First Principles Review,2016-12-20,图14 ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M03][M04][M14]
第 10 章 · 1 / 3 33
MH370 航班失联多年之后,搜索船再次出海(续)

长期没有主残骸,不等于搜索从此停在二〇一七年。马来西亚二〇二五年三月二十五日与 Ocean Infinity 签署按“找到才付费”原则执行的新海底搜寻协议,目标为南印度洋另一片约一万五千平方公里区域。交通部二〇二六年三月给家属的通报,将签约后的作业分成二〇二五年三月二十五至二十八日、二〇二五年十二月三十一日至二〇二六年一月二十三日两段;合计二十八个实际作业日,在协议定义范围内测绘约七千五百七十一平方公里。恶劣天气和海况使任务间歇中断。到通报时,这些工作没有产生能确认飞机主残骸位置的发现。〔M07〕

承包商自己的公告使用另一组更大的数字:自二〇一八年首次参与至二〇二六年一月离开作业区,Ocean Infinity 累计出海一百五十一天,绘制超过十四万平方公里海床。前一组七千五百七十一平方公里,是二〇二五年签约后的两段作业在定义区内的统计;后一组十四万则把二〇一八年以来的工作合在一起。把两者相加,会重复计算或混淆范围;用承包商累计数字替换交通部这次合同的剩余面积,也会给家属一个错误的进度印象。承包商说本阶段结束后希望条件允许再回来,并没有宣布已找到飞机。〔M07、M11〕

案件插画10 / 02
新合同的面积与多年累计面积 2025 年签约后两阶段调查约 7571 平方公里,承包商的十四万从 2018 年累计。 甲板部署设备为编辑插画,不代表已完成的某条测线;两个面积口径不能相加,截至 2026 年三月的家属通报未确认主残骸。编辑插画 · 非现场照片 · [M07][M11]
地点地图与资料依据 新合同仍指向南印度洋 北 ↑南印度洋;交通部只公开区域名称,未在这份通报给出合同polygon。此坐标是图幅的海域参考位置,不是搜索区中心、船位或坠机点。南印度洋594 km 只保留南印度洋与西澳的相关地理背景;新合同约1.5万平方公里,通报已调查约7571。 公开通报没有完整测线边界,地图不按面积凭空画搜索框。 完整地图:2025/26合同所指的南印度洋 ↗ 2025–26已公告作业;2026-07至2027-06延约与预计部署 不画1.5万平方公里矩形,不把计划部署描成已完成扫描,也不拿2016优先范围替代新合同边界。 地图依据 · 马来西亚交通部:2025/2026 搜索家属通报,2026-03-08 ↗Bernama:2026-06-29 转述交通部长延约与预计部署声明 ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M07][M11]
第 10 章 · 2 / 3 34
MH370 航班失联多年之后,搜索船再次出海(续)

六月二十九日,马来西亚国家通讯社 Bernama 转述交通部长声明:政府与 Ocean Infinity 的协议自二〇二六年七月一日延续至二〇二七年六月三十日,拟完成余下约七千四百二十八点五四平方公里。部长称主要设备需暂时执行其他商业合同,预计在二〇二六年十一月至次年四月的合适海况窗口重新部署。延长协议让继续搜索有了制度安排,却不等于七月已经开始新一轮海底测线,更不等于余下面积已被扫描。截至二〇二六年十月初可查的公开资料,能够确认的是三月官方通报的阴性结果和六月公布的延约计划;新的实际出海记录与确认发现仍须以之后的主管机关公告核实。〔M07、M08、M11〕

新一轮作业若仍无发现,面积数字也需要像前几轮一样附上质量说明。搜索的强排除力来自具体测线、仪器分辨率、地形遮蔽、漏扫区补测与异常目标复核,而不是把一万五千平方公里画成涂满颜色的矩形。当前给家属的两页通报提供了阶段、实际作业日、已调查面积和结果,没有开放可供外界逐格核查的全部声呐测线。能写的就止于通报给出的级别,不能自行把二〇二六年已调查的海底拼出精确边界。若未来公布质量控制图或最终技术报告,候选地点的优先顺序还应依据那些资料更新。〔M07、M11、M14〕

案件插画10 / 03
延长协议后的下一个海况窗口 延约与预计 2026 年十一月至次年四月重新部署,是计划而非已完成测线。 截至十月初公开材料没有本轮完整声呐测线,图解不画已完成扫描边界。实际出海与发现需后续公告确认。编辑插画 · 非现场照片 · [M07][M08][M11][M14]
地点地图与资料依据 延约的是继续搜索的安排 北 ↑南印度洋;交通部只公开区域名称,未在这份通报给出合同polygon。此坐标是图幅的海域参考位置,不是搜索区中心、船位或坠机点。南印度洋594 km 预计2026年11月至2027年4月重新部署,重点仍在南印度洋远海。 计划窗口不是已完成测线;地图不标未公开的新覆盖。 完整地图:2025/26合同所指的南印度洋 ↗ 2025–26已公告作业;2026-07至2027-06延约与预计部署 不画1.5万平方公里矩形,不把计划部署描成已完成扫描,也不拿2016优先范围替代新合同边界。 地图依据 · 马来西亚交通部:2025/2026 搜索家属通报,2026-03-08 ↗Bernama:2026-06-29 转述交通部长延约与预计部署声明 ↗Natural Earth:1:10m 国家岸线(本地保留全部岛屿) ↗ 正文资料 · [M07][M08][M11][M14]
第 10 章 · 3 / 3 35
MH370 航班失联第 11 章
第 11 章

找到什么,才能回答什么

“飞机在哪里”与“为什么它会飞到那里”是相连但不同的两道问题。若深海声呐找到符合大型客机尺度和形态的碎片场,研究者首先要靠近距离影像、零件编号或打捞检验,确认它确属 9M-MRO;随后还须对撞击损伤、散布范围和沉积环境作分析,才能约束最后飞行方式。即使定位主机体,也不能保证几十年海水作用后的每块残骸都保有解释原因的痕迹。飞行数据记录器和驾驶舱语音记录器若找到且仍可读取,才可能把当晚的控制输入、系统状态和机组交流放进一条远比今天完整的时间线;可读性目前不能预先承诺。〔M03、M04、M14〕

案件插画11 / 01
靠近残骸之后,还要确认与读取 若找到疑似客机碎片场,仍须近距影像、部件编号和实物检验确认本机,再寻找记录器。 部件铆钉、量具和检验台为编辑插画,说明身份核验还需实物检查;不冒充真实编号特写或未来发现照片。编辑插画 · 非现场照片 · [M03][M04][M14]
第 11 章 · 1 / 2 36
MH370 航班失联找到什么,才能回答什么(续)

新的海岸碎片、卫星处理方法或海流实验也可能改变搜索概率,但它们要各自交代来源。碎片须有发现、移交与编号链条;卫星路径须公开时间频率数据如何校准、哪些航速和风场被假定;海漂模拟须说明投入哪些物件、何时起漂、如何处理海岸搁浅和现实中的“未发现”。这样产生的结果即使相互争论,仍能被后来者复算和修正。反之,一张没有过程说明的红点地图、一段从模拟器截出的孤立航线,或某人自称已掌握最后通话,无法取代官方报告、可检查的物件和海底成像。证据一层层增加,才可能让搜索范围缩到真正的残骸场。〔M03、M09、M10、M13、M15、M18〕

二百三十九人登上了那架有明确航班号、航程和预计降落时间的飞机。我们可以把它从吉隆坡起飞、在 IGARI 附近失去民航二次雷达识别、折返穿越半岛、在其后数小时仍由卫星设备自动回应的过程说得相当具体;也可以确认几件漂流部件属于本机,知道哪些海底已经接受过高分辨率搜索。不能补上的,仍是最后那段没有连续观测的路径、机身沉在何处,以及是什么使正常航班走到这里。搜寻的意义正在于把这些空白继续交给可核验的实物,而不是让最流畅的故事抢先替代答案。〔M01、M02、M03、M04、M06、M07〕

案件插画11 / 02
航班能被还原到哪一步 239 人的起飞、正常联络、折返与部分海漂物可核;最后路径、主机体与失联原因仍有空白。 机尾与停机坪为编辑插画,将追问接回实际执飞机型;不画失联后的假想飞行动作,也不称失联夜影像。编辑插画 · 非现场照片 · [M03][M09][M10][M13][M15][M18][M01][M02][M04][M06][M07]
地点地图与资料依据 最后可观测地面段,仍止于此 2018报告图1.1C:半岛雷达复盘;保留原图图例、图号和来源MEKAR最后回波 02:22后段未连续观测 回到MEKAR附近的雷达末迹:后续卫星与物证能继续约束,未补出连续可见的终程。 02:22之后没有地面雷达实轨,主机体位置与原因仍未知。 完整地图:亚洲的观测与印度洋的实物 ↗完整地图:向西穿越半岛的雷达复盘 ↗ 原始资料图:2018报告图1.1C:半岛雷达复盘 ↗原始资料图:2018报告图1.12B:到岸部件与鉴定等级 ↗原始资料图:2018报告图1.1C:半岛雷达复盘 ↗ 2014-03-08记录;2018报告图1.1C 原报告明示为图解且不按比例。虚线是事后复盘的偏航方向,不能抹去原始雷达断段;02:22之后没有地面雷达实轨。 地图依据 · 马来西亚交通部:2018 安全调查报告(§1.1、图1.1C、1.5A、1.12B) ↗ 正文资料 · [M03][M09][M10][M13][M15][M18][M01][M02][M04][M06][M07]
第 11 章 · 2 / 2 37
CASE 005 / END NOTE卷末批注
当前结论 / 38

有数据边界,没有最终坐标

雷达、卫星通信和已确认海漂部件提供了不同约束;模型候选范围随数据与前提变化。已搜索海床也须结合覆盖率和分辨率理解。

马来西亚调查报告无法确定失联原因。截至 2026 年 10 月查阅的主管部门及延约报道,主残骸位置仍未确认,下一阶段搜寻已获延约。

仍待回答
  1. 主残骸与记录器位置
  2. 失联原因
  3. 最后航段的完整经过
以下为资料附录38
CASE 005 / AFTER资料附录 1 / 3
附录 A · 调查记录 / 39

后续调查摘录

  1. 01公开记录支持

    早期海底搜索结束

    ATSB 的行动总结记载大范围声呐搜索,但未找到飞机主残骸。已搜索海域不能被涂成已确认坠落区。

  2. 02公开记录支持

    原因仍无法确定

    马来西亚安全调查报告明确受主残骸和记录器缺失限制,不能确定真正原因及操作者。

后续调查摘录39
CASE 005 / AFTER资料附录 2 / 3
附录 A · 调查记录 / 40

后续调查摘录

  1. 03公开记录支持

    旧声呐数据再次复查

    澳大利亚地球科学局复查一处独立候选点周围 4,900 平方公里高分辨率数据,未见飞机残骸场;其余请求区域仍有未取得或低分辨率数据。

  2. 04公开记录支持

    新阶段暂未发现主残骸

    马来西亚交通部向家属通报,新搜索区当时已勘测约 7,571 平方公里,尚无确证残骸。运营方三月公告说的是该阶段结束。

后续调查摘录40
CASE 005 / AFTER资料附录 3 / 3
附录 A · 调查记录 / 41

后续调查摘录

  1. 05来源中的说法

    搜寻协议延长

    Bernama 转述交通部长:与 Ocean Infinity 的协议延至 2027 年 6 月 30 日,拟完成余下约 7,428.54 平方公里;主要设备预计 2026 年 11 月后重返任务。

后续调查摘录41
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 01

编号指向公开资料。官方公布、其他一手资料、媒体报道与独立研究分别标注;来源身份不等于说法已获证实。

M01官方公布

MH370 Safety Investigation Report: History of Flight

马来西亚交通部 · 正式调查报告 · 2018-07 · §1.1;印刷页 1–21/PDF 页 47–67

起飞、通联与雷达记录;军雷达高度和速度有误差。

M02官方公布

MH370 Safety Investigation Report: SATCOM table

马来西亚交通部 · 正式调查报告 · 2018-07 · §1.9.5 表 1.9B;印刷页 121/PDF 页 167

列出卫星握手时间;并非 GPS 坐标。

最近复核 2026-10-0442
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 03
M03官方公布

MH370 Safety Investigation Report: debris examination

马来西亚交通部 · 正式调查报告 · 2018-07 · §1.12 图 1.12B、表 1.12A;印刷页 139–153/PDF 页 185–199

按确认、几乎确定、高度可能等等级区分海漂物。

M04官方公布

MH370 Safety Investigation Report: conclusion

马来西亚交通部 · 正式调查报告 · 2018-07 · §3.2;印刷页 440–443/PDF 页 486–489

报告明确无法确定事故真正原因。

最近复核 2026-10-0443
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 05
M05官方公布

The Seventh Arc

Australian Transport Safety Bureau · 政府搜寻资料 · 网页未注明;查阅于 2026-09-29

官方搜寻研究中的第七弧解释与地图;并非精确落点。

M06官方公布

MH370 Operational Search

Australian Transport Safety Bureau · 政府搜寻报告 · 2017;网页持续维护

澳方参与的早期海底搜索总结;事故调查责任在马来西亚。

最近复核 2026-10-0444
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 07
M07官方公布

MH370 Search Operation 2025–2026: Update to Families

马来西亚交通部 · 主管部门进展通报 · 2026-03-08 · 第 1–2 页

截至通报日,新阶段未确认主残骸位置。

M12官方公布

MH370 – First Principles Review

Australian Transport Safety Bureau · 政府搜寻复查 · 2016-12-20 · 执行摘要、印刷页 15–23

跨机构专家对卫星、漂流与搜寻的历史复查;当年的约 25,000 平方公里优先区不是已确认坠点。

最近复核 2026-10-0445
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 09
M13官方公布

The search for MH370 and ocean surface drift

CSIRO,受 ATSB 委托 · 政府委托科学报告 · 2016-12-08 · 执行摘要;§2–5

用残骸漂移与未发现地点约束历史优先搜索区;结论依赖物件风偏、海流和发现时间。

M14官方公布

MH370 Data Review – Final Report

Geoscience Australia,受 ATSB 委托 · 政府声呐数据复查 · 2022-03-08;官网托管版本 2024-02 · 执行摘要;印刷页 8–9

只复查候选坐标周围约 17,000 平方公里中 4,900 平方公里的高分辨率数据;其余仍有缺口。

最近复核 2026-10-0446
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 11
M16官方公布

MH370: Update to Signalling Unit Logs

Australian Transport Safety Bureau · 原始数据与勘误 · 2017-03-30

补充停机期间两个卫星信令校准记录并解释频道偏移;须连同数据表和技术说明读取。

M18官方公布

MH370 Safety Investigation Report: pilot home simulator

马来西亚交通部 · 正式报告中的取证摘要 · 2018-07 · §1.5.3;印刷页 27–29/PDF 页 73–75

调查报告转述警方家用模拟器取证:七个手工航点存在,但无法确定是否出自同一文件或构成真实航路。

最近复核 2026-10-0447
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 13
M19官方公布

The Operational Search for MH370

Australian Transport Safety Bureau · 政府搜寻报告 · 2017-10-03 · 执行摘要与搜寻方法章节

记录海面搜寻、海底测绘、声呐异常及调查排除过程;是搜寻报告,不调查事故原因。

M20官方公布

CSIRO MH370 drift reports

Australian Transport Safety Bureau/CSIRO · 政府委托研究目录 · 网页未注发布日期;复核于 2026-10-03 · 四份海漂研究目录

汇集各阶段海漂模型、实物漂流实验和初期海面搜寻约束;结果是条件性候选范围,不是定位证明。

最近复核 2026-10-0448
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 15
M21官方公布

MH370 Safety Investigation Report: cargo investigation

马来西亚交通部 · 正式调查报告 · 2018-07 · §2.8 印刷页 422–428/PDF 页 468–474;§3.1.8 印刷页 439/PDF 页 485

货物与电池、山竹的文件和实验调查;不能代替尚未找到的货舱实物。

M22官方公布

MH370 Safety Investigation Report: safety recommendations

马来西亚交通部 · 正式调查报告 · 2018-07 · §4.2,印刷页 446–448/PDF 页 492–494

涉及空管协调、航司跟踪、货物安检及遇水定位等建议;提出建议不等于已确定失联原因。

最近复核 2026-10-0449
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 17
M23官方公布

MH370 Safety Investigation Report: floating debris analysis

马来西亚交通部 · 正式调查报告 · 2018-07 · §2.6.3–2.6.4,PDF 第 441 页起

分析已取得的部分残骸、翼面状态和漂流环境;不能据此定位尚未找到的主残骸。

M28官方公布

MH370 Safety Investigation Report: ACARS traffic log

马来西亚交通部 · 正式调查报告 · 2018-07 · §1.9.4,印刷页 105–115/PDF 页 151–161

01:07 最后一份定时位置报告;运营中心 02:03 发出的 ACARS 联络请求未达。

最近复核 2026-10-0450
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 19
M29官方公布

MH370 Safety Investigation Report: ATC chronology and response

马来西亚交通部 · 正式调查报告 · 2018-07 · §2.2.7–2.2.8,印刷页 298 起/PDF 页 344 起

核对管制交接、运行中心推算位置、应报遇险时间及 06:32 首份遇险通报。

M11其他一手资料

Conclusion of the Search for Malaysian Airlines Flight MH370

Ocean Infinity · 运营方声明 · 2026-03

搜寻承包方对自身阶段性工作的披露,不等于政府宣布永久停止搜寻。

最近复核 2026-10-0451
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 21
M15其他一手资料

The Search for MH370

Inmarsat 工程师/The Journal of Navigation · 当事方技术论文 · 2015 · 68(1),第 1–22 页

卫星通信运营方工程师发表的同行评审技术分析;计算结果仍是位置推断。

M08媒体报道

Govt Extends Deal With Ocean Infinity For MH370 Wreckage Search

Bernama · 媒体转述 · 2026-06-29

国营通讯社转述部长声明:延约至 2027-06-30,余下约 7,428.54 平方公里;未取得同日交通部原件。

最近复核 2026-10-0452
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 23
M24媒体报道

Malaysia Airlines plane vanishes from radar screens

The Guardian · 事发当日报道 · 2014-03-08 · 首日现场报道;北京机场、南海搜寻与当时失联时间的不同口径

记录当时向公众披露了什么及家属等待的场景;早期失联时刻和坠机传闻不能替代后来的运行日志。

M25媒体报道

Missing Malaysia Airlines flight may have turned around before it vanished

The Guardian · 事发后第二日报道 · 2014-03-09 · 第二日搜寻与空军关于可能折返的公开说法

只用于还原当日公开信息如何从南海扩至半岛以西;报道称“可能折返”,不是当时已经找到飞机。

最近复核 2026-10-0453
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 25
M26媒体报道

Malaysia Airlines flight MH370: officials widen search area

The Guardian · 搜寻滚动报道 · 2014-03-10 · 滚动报道 07:21–07:58 EDT:海面油迹样本及扩展搜寻区

转述检测结果:初期被当作线索的油迹与客机无关;新闻滚动中的线索须以其后核验为准。

M27媒体报道

Malaysian PM: Diversion of missing airliner was a 'deliberate act'

The Guardian · 当时发布会报道 · 2014-03-15 · 总理记者会后的卫星信令与南北两条搜寻走廊报道

记录当时政府和媒体的公开判断;“人为行动”属当年发布会表述,2018 年安全调查仍未确定失联原因或责任人。

最近复核 2026-10-0454
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 27
M09独立机构与研究

Analysis of Methods Used to Reconstruct the Flight Path of Malaysia Airlines Flight 370

SIAM Review · 独立学术分析 · 2016

同行评审的卫星数据与搜索模型;候选范围随假设变化。

M10独立机构与研究

Consideration of various aspects in a drift study of MH370 debris

Ocean Science · 独立学术分析 · 2018

同行评审的海漂模型;候选起点属于有条件的历史假设。

最近复核 2026-10-0455
来源登记 / SOURCE REGISTERCASE 005
来源原件 / 29
M17独立机构与研究

MH370 GDTAAA Analysis

Richard Godfrey/The Search for MH370 · 独立候选位置分析 · 2021-11-30;作者后有更正

WSPR 方法提出候选坐标;2022 年澳方声呐复查没有把坐标确认为主残骸位置。

最近复核 2026-10-0456
点击书页翻页 · 也可按 ← →
1 / 58
